Zatapialna pompa ściekowa Metalchem MS5-54 Z naprawiona w zakresie :  przezwojenie silnika elektrycznego, wymiana uszczelnienia kompletnego, wyważenie dynamiczne wirnika roboczego, regeneracja bieżni wirnika i szczeliny zwrotnej w korpusie pompy, wymiana łożysk, nowy olej w komorze olejowej.

Modernizacja systemu dystrybucji wody deszczowej Wilo RainSystem AF150-2MC305EM 1717 ED.1

Maxymalne ciśnienie zadane to 6 bar.
Ze względu na bardzo małe pomieszczenie hydroforni, zestaw został zamontowany pomiędzy ścianą i zbiornikami rezerwującymi wodę szarą.

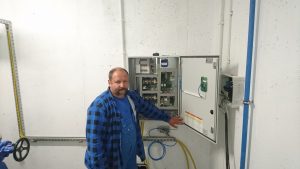

W wyniku tego szafkę sterowniczą systemu od montowałem od ramy i zamontowałem ją na ścianie a także wymieniłem przewody na nowe o długości 9 m każdy. Zamontowałem tu również dodatkowe zawory zwrotne aby system pracował poprawnie na napływie wody. Zawsze dostosujemy system do potrzeb klienta.

---

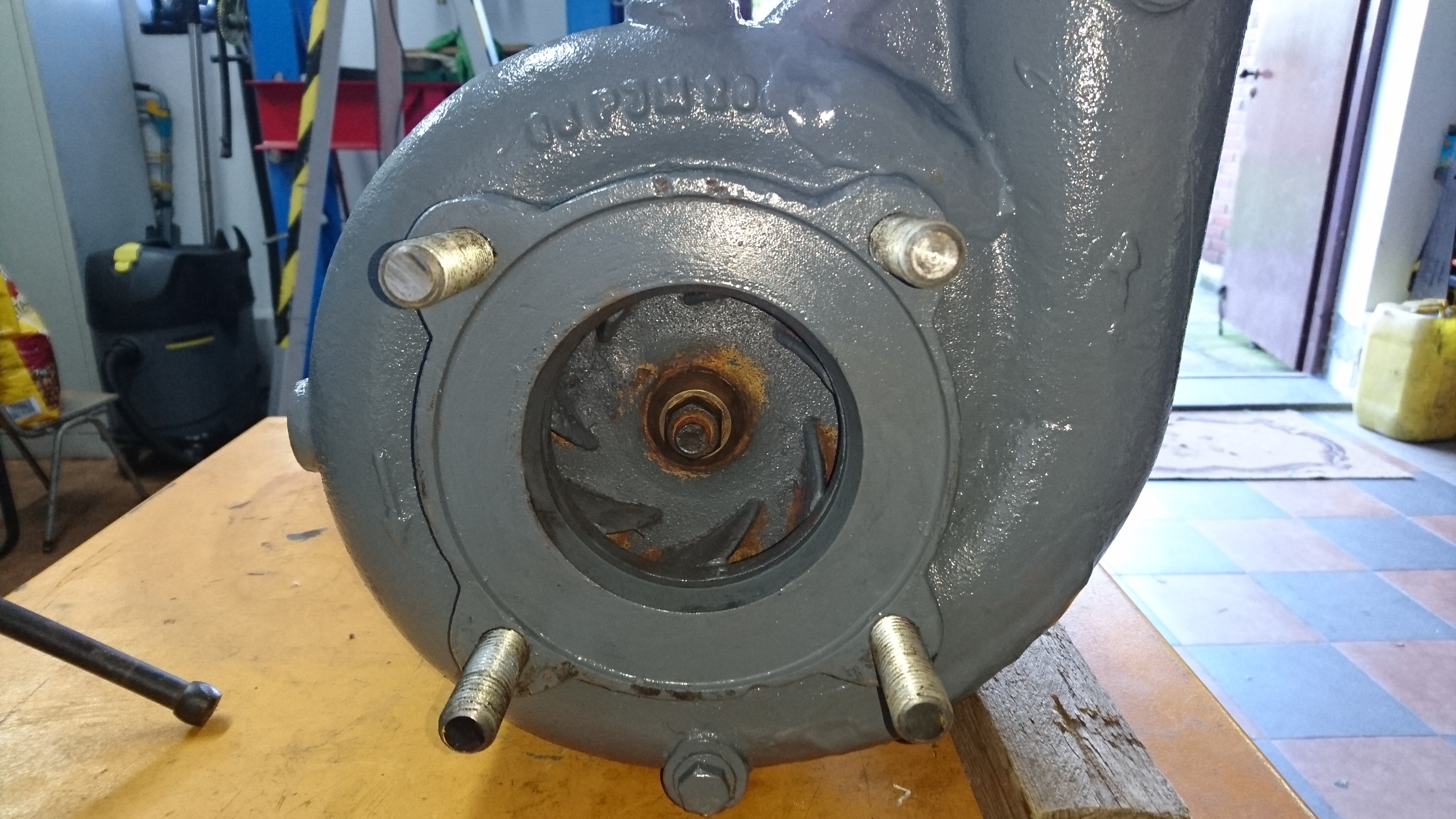

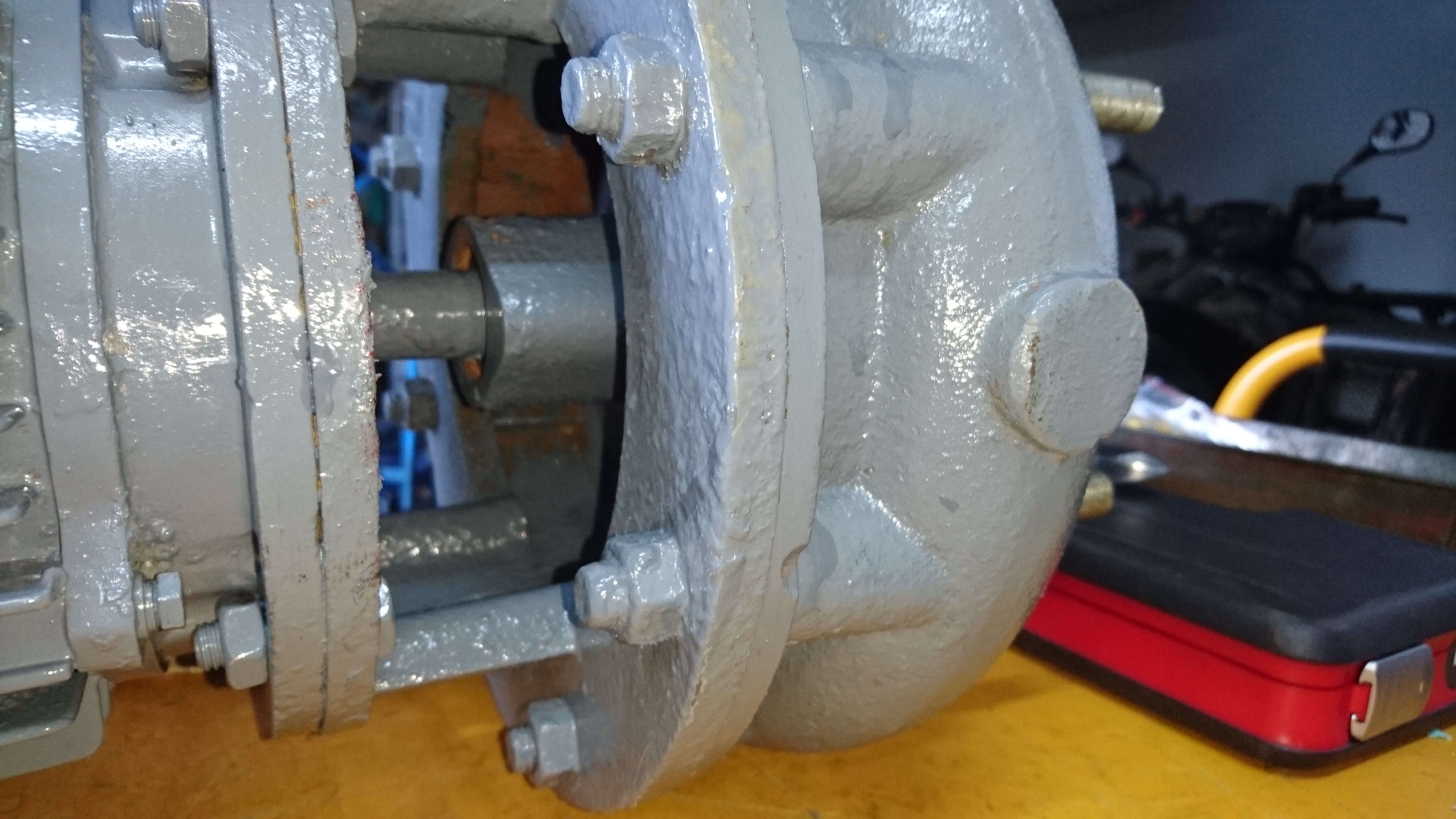

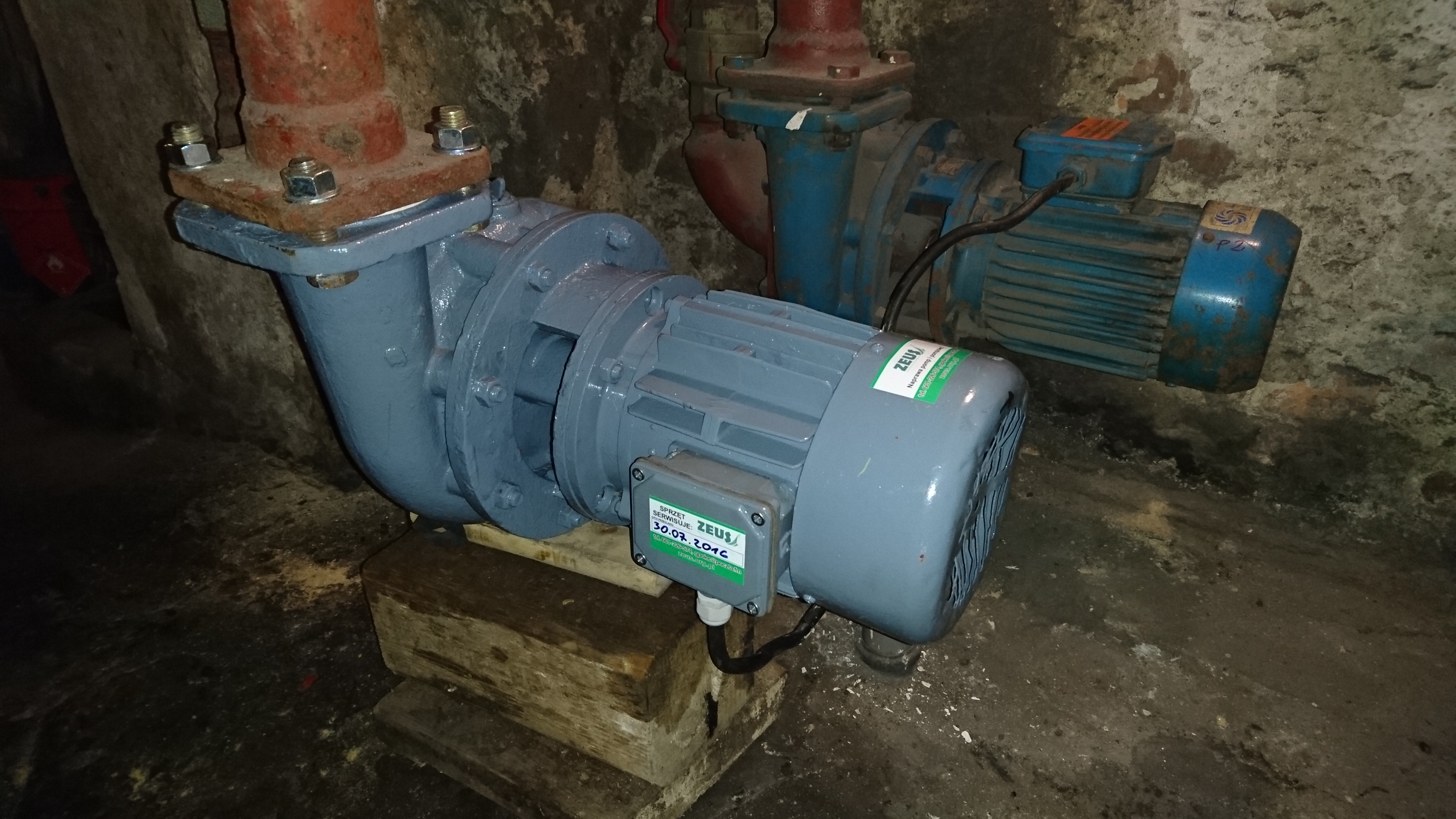

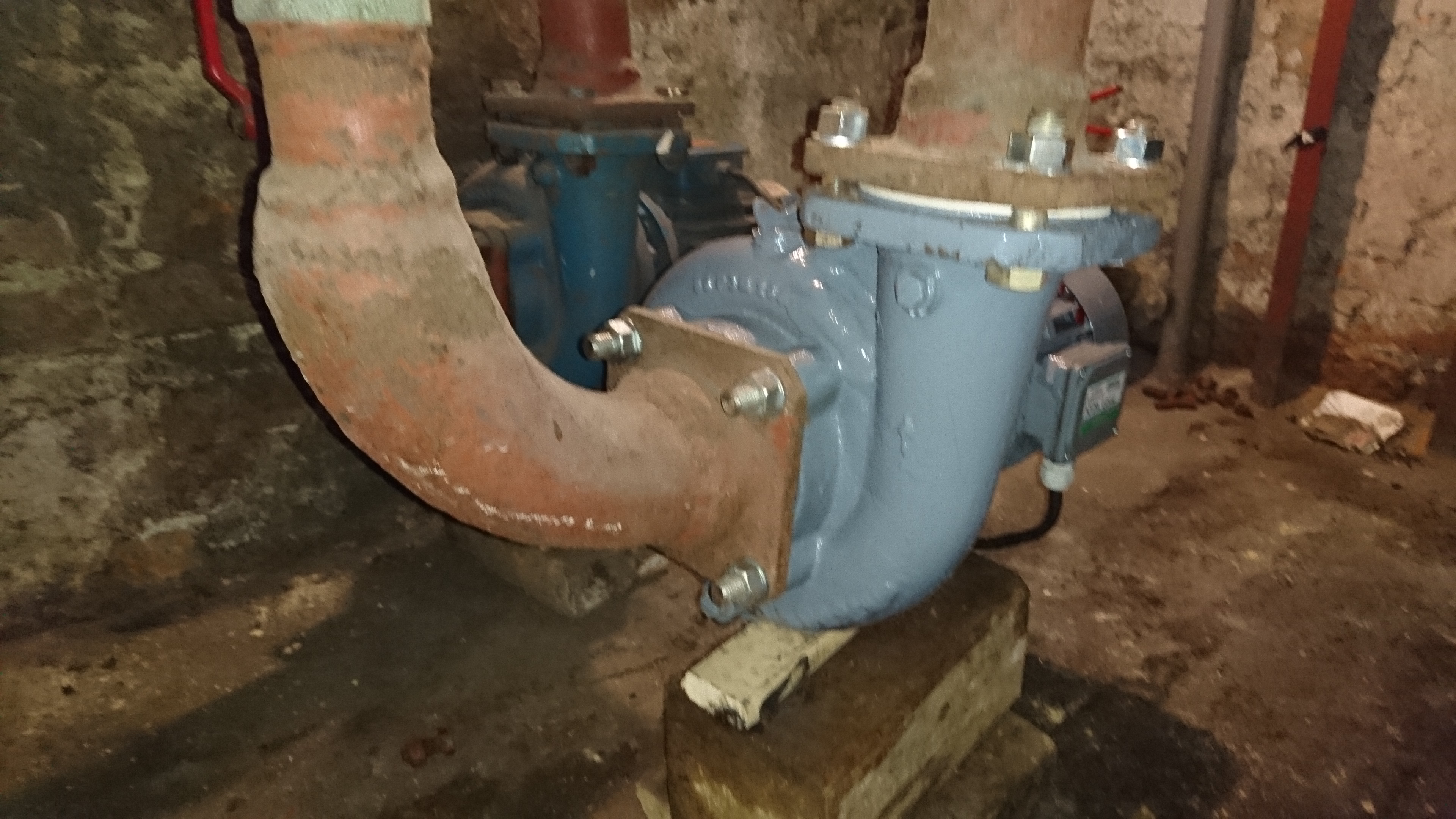

Naprawa i modernizacja pompy obiegowej LFP Leszno typ 80PJMr200 DS4 (dławica sznurowa) w zakresie – (prace zlecone) przeróbka dekla głównego – likwidacja gniazda dławicy sznurowej na dławicę mechaniczną, nowe markowe uszczelnienie mechaniczne firmy John Crane (lepsze jakościowo i materiałowo niż oryginalne, fabryczne w pompach z dławicą mechaniczną) , regeneracja i wyważenie wirnika , wymiana łożysk tocznych silnika elektrycznego, obróbka strumieniowo-ścierna korpusu, usunięcie pękniętej szpilki, nowe szpilki , montaż , wklejenie do korpusu , nowe nakrętki,śruby, podkładki fi 16 mm – elementy montażowe ocynkowane, przegląd pompy, próba woda, czyszczenie, malowanie (estetyka i antykorozja)

Przeznaczenie.
Pompy PJM przeznaczone są do pompowania wody czystej i lekko zanieczyszczonej w instalacjach wodociągowych, hydroforowych, zestawach pompowych, ciepłownictwie i innych instalacjach np. przemysłowych. Stosowane są także do pompowania innych nie agresywnych cieczy w stosunku do materiałów, z których wykonana jest pompa. Dla cieczy o zwiększonej gęstości i (lub) lepkości względem wody wymagane jest sprawdzenie i dobranie odpowiedniej mocy silnika przy danych parametrach wydajności i wysokości podnoszenia.

Budowa pompy.
Pompy typu PJM stanowią typoszereg jednostopniowych monoblokowych pomp wirowych. Korpus pompy posiada króciec ssawny w osi silnika i króciec tłoczny skierowany do góry, których osie nie leżą w jednej płaszczyźnie. W pokrywie pompy zamontowana, może być dławnica mechaniczna lub sznurowa. Do napędu zastosowano specjalny silnik elektryczny z wydłużoną końcówką wałka, na której osadzony
jest wirnik pompy. Silnik połączony jest z pompą przez łącznik. Całość tworzy zwartą konstrukcję.

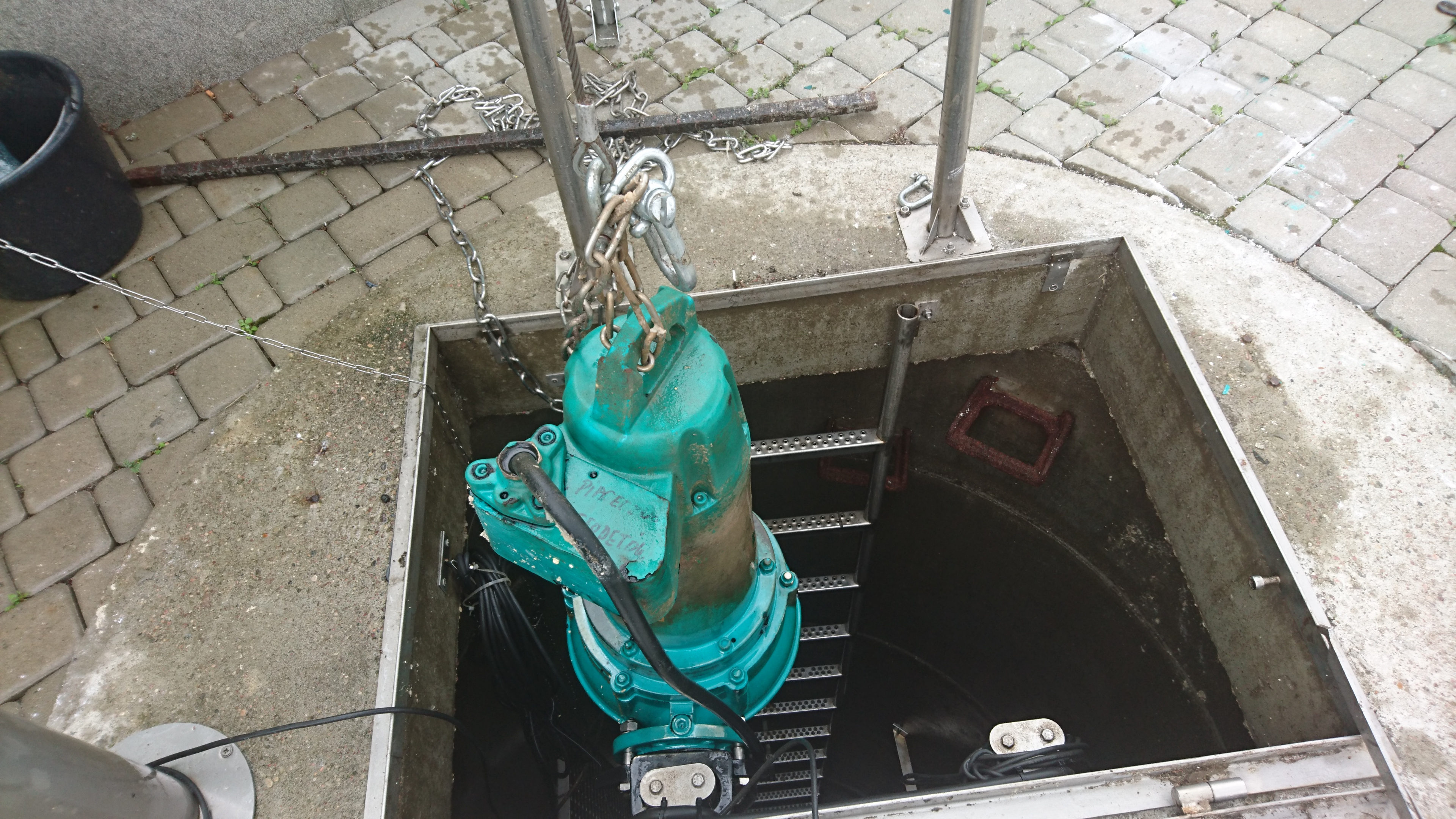

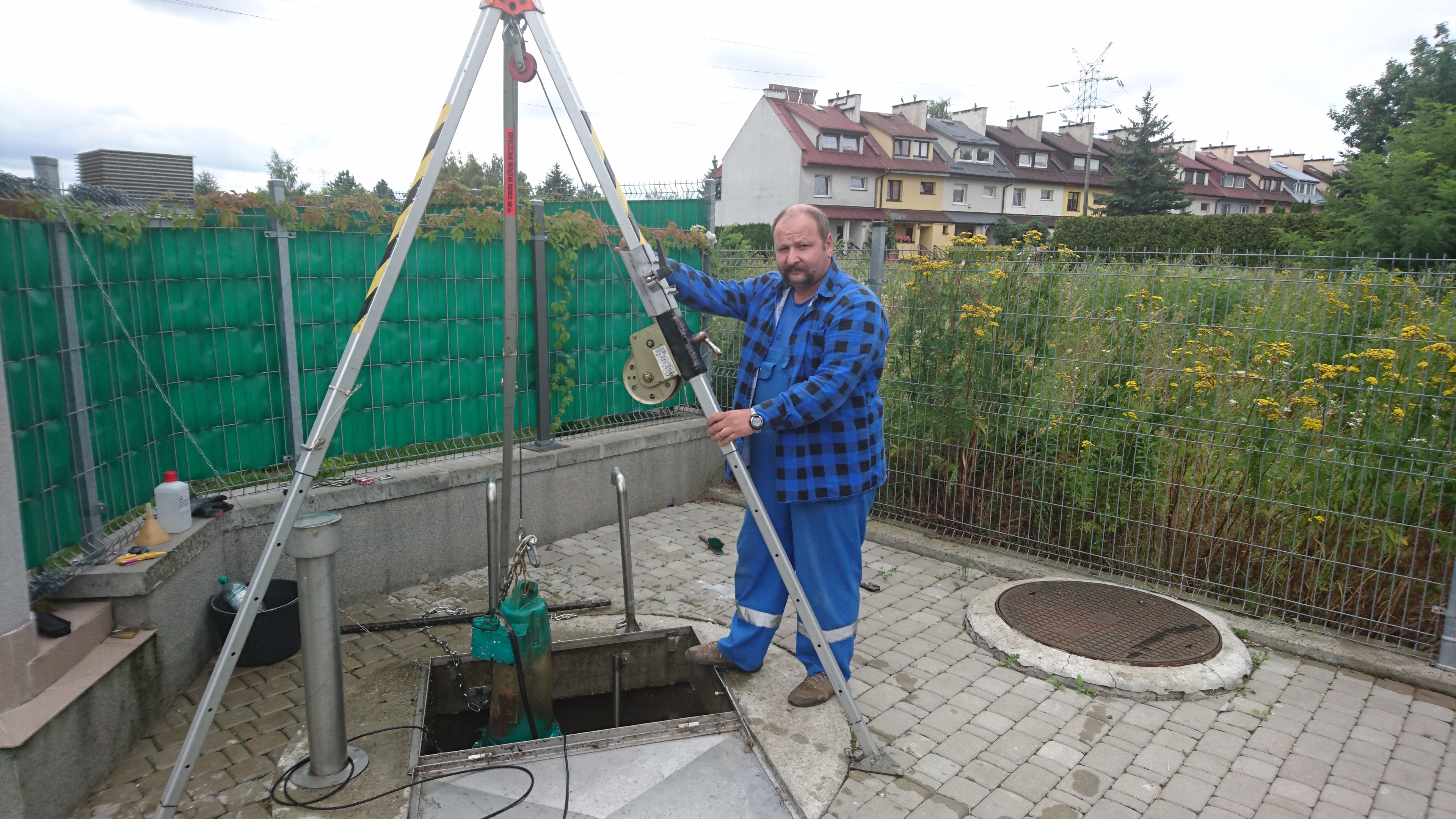

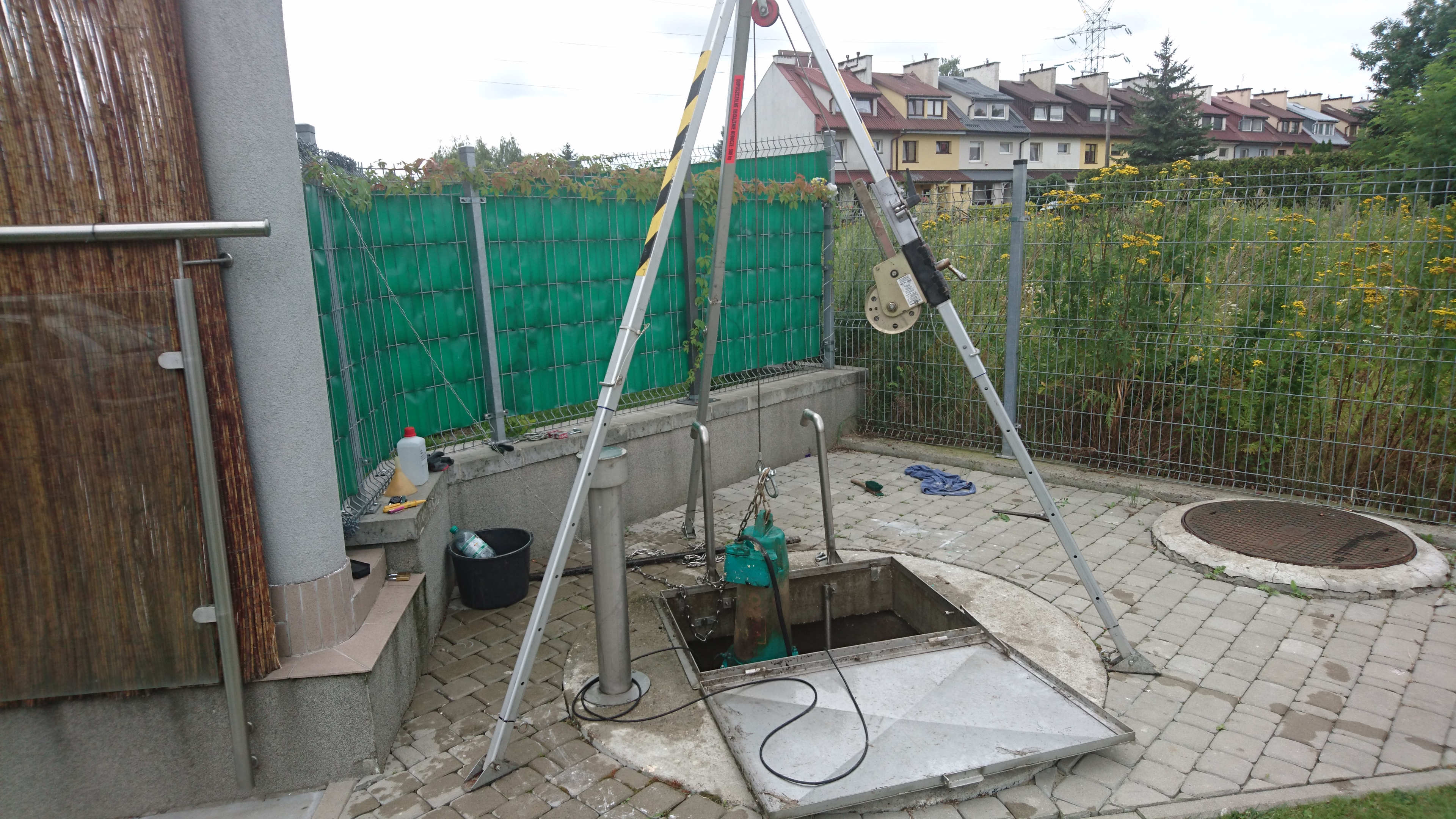

Przegląd techniczny pomp ściekowych WiloEMU FA08.52 W z silnikiem FK17.1-4/8K o wydajności 53 m3/h przy wysokości podnoszenia 5 m. Pompy pracują w pompowni ścieków sanitarnych zapewniające odbiór ścieków z wielorodzinnego budynku mieszkalnego. Wymiana oleju parafinowego w komorach olejowych pomp i demontaż korpusu pompy, kontrola wnętrza pompy, wirnika, luzów osiowych.

Bardzo ważne w obsłudze zatapialnych pomp ściekowych jest ich regularna konserwacja i przeglądy techniczne. Wymiana oleju wpływa korzystnie na uszczelnienie wału pompy i zapobiega przenikaniu wody.

Kontrola wirnika powoduje, że jeśli zostanie wykryte jego poluzowanie w miarę szybkim czasie to zazwyczaj jest możliwe tylko jego dokręcenie i zablokowanie śruby mocującej klejem blokującym bez większych prac naprawczych.

Regularne prace konserwacyjne spowodują przedłużenie życia eksploatacyjnego pompy.



Pompownia hermetyczna DrainLift XXL 1080/2/3,9 to kompletna pompownia hermetyczna posiadająca wszystkie atesty i certyfikaty do umieszczania jej wewnątrz budynków mieszkalnych i użyteczności publicznej.

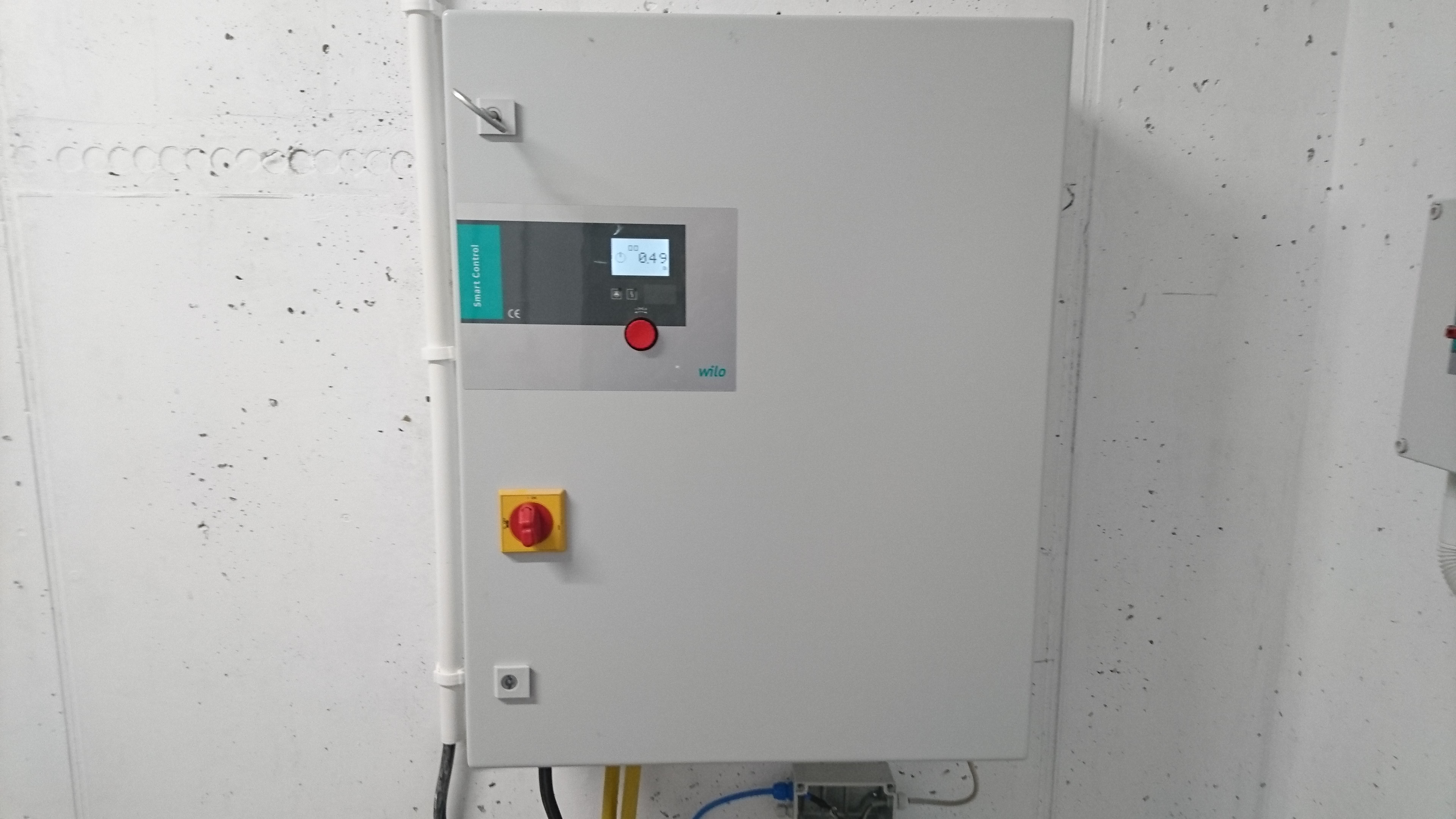

Sterowana ze  sterownicy typu Wilo   SC-Lift 2*18,0 A SD, w tej wersji z rozruchem silników pomp w układzie „gwiazda-trójkąt”,  dodatkowym zabezpieczeniem sensora poziomu w postaci bariery Zennera.

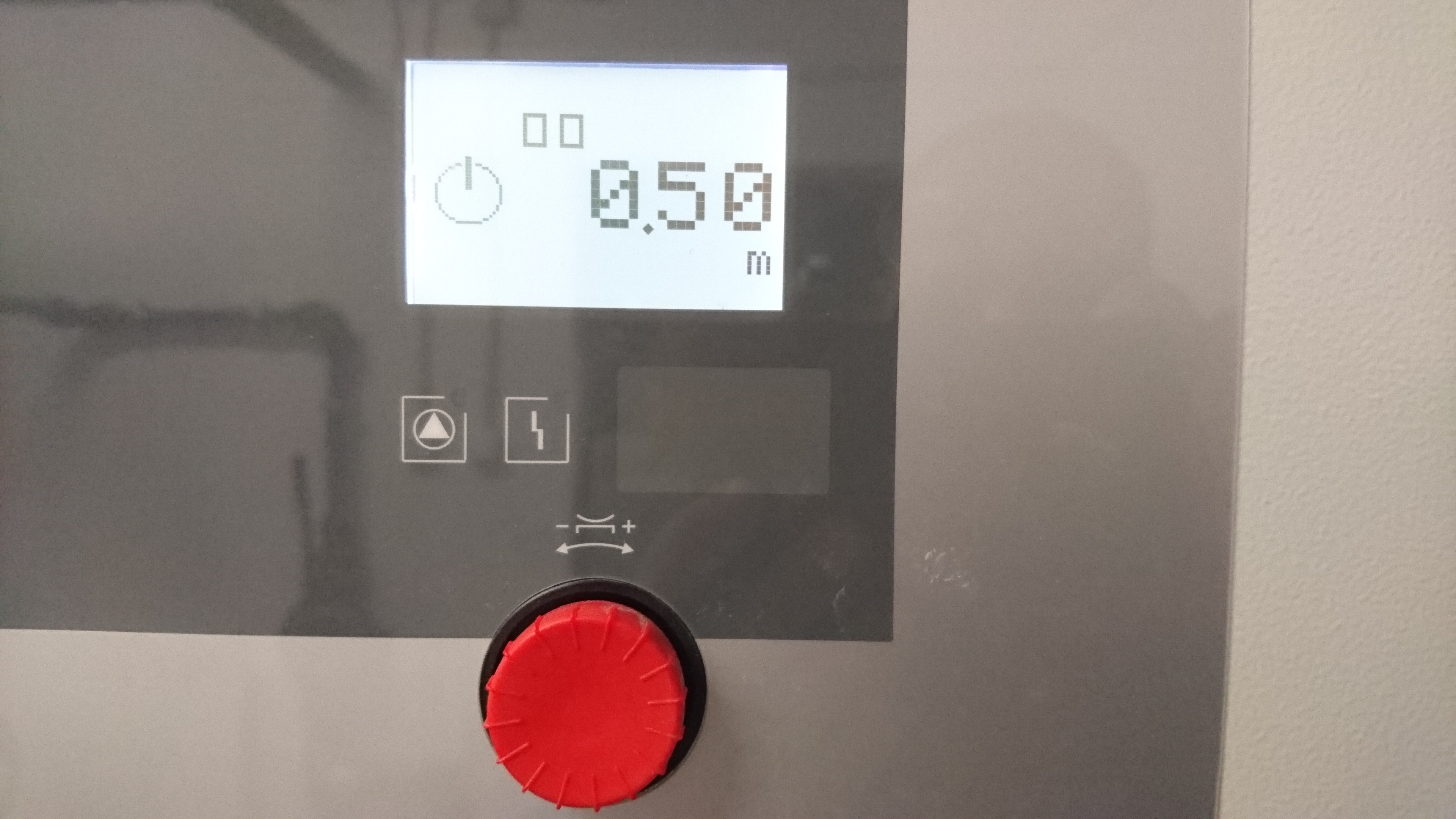

Sterownica ze sterownikiem typu SmartControl w pełni regulowane parametry poziomów roboczych i zabezpieczeń definiowanych. Na wypadek awarii elektroniki sterującej w sterownicy są umieszczone przełaczniki suwakowe do skrótów pracy ręcznej.
Tłoczenie zapewniają mocne i wydajne pompy : WILO TP100E 190/39. Wydajność szczytowa tego układu pompowego to 140 m3/h przy 12 m podnoszenia.
To mocna, trwała i wydajna hermetyczna pompownia obiektowa.

Urządzenie do przetłaczania ścieków DrainLift XXL jest w rozumieniu normy EN 12050-1 automatycznym urządzeniem służącym do zbierania i przetłaczania ścieków niezawierających fekaliów i ścieków zawierających fekalia. Urządzenie to pozwala na odwadnianie odpływów w budynkach i nieruchomościach leżących poniżej poziomu spiętrzenia, uniemożliwiając cofnięcie ścieków.

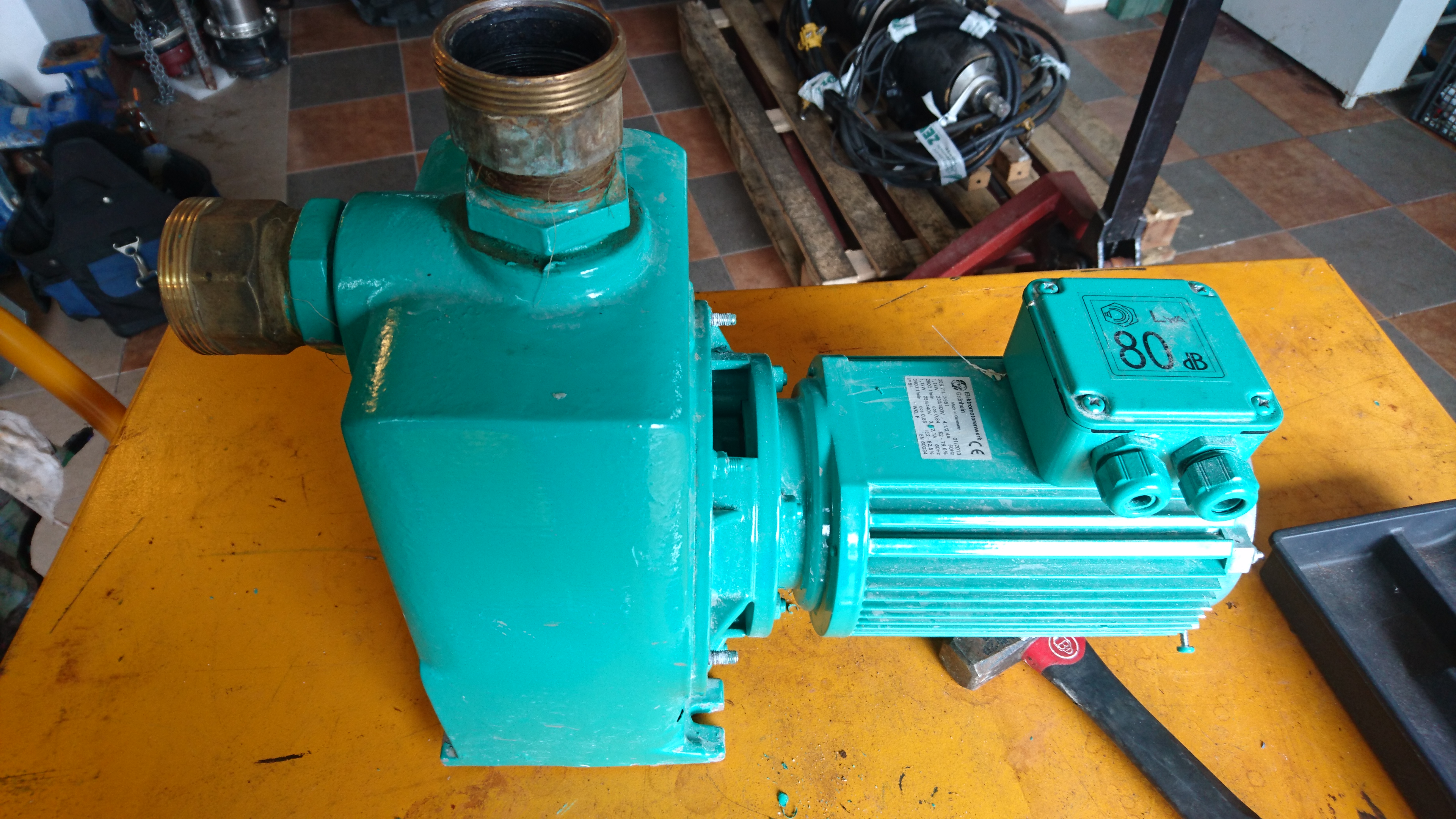

Naprawa pompy do wody brudnej Wilo typ LPC40/19-3-400-50-2-M o wydajności 20 m3/h i wysokości podnoszenia max 19 m.
W tym układzie pompowym zatkał się smok ssący i pompa pracowała kilka dni (przez cały wekkend) czyli potężny suchobieg , po wyłączeniu nawet rury były bardzo ciepłe ! Ponadto bardzo zanieczyszczony zbiornik po pracach sprzątających w garażu.

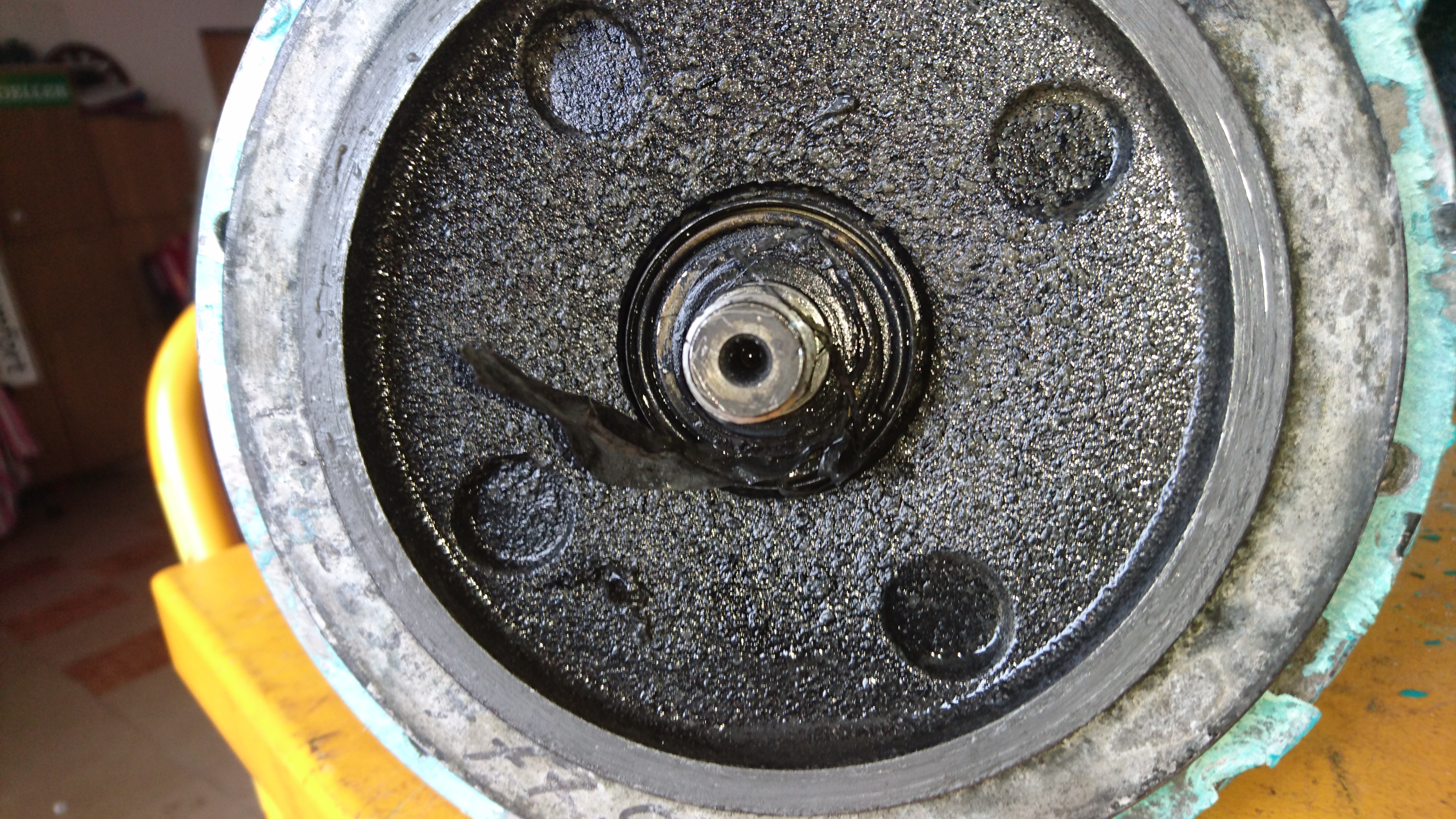

Tak więc pompa nie pompuje wody deszczowej tylko czasami pomyje z garażu z dużą zawartością piachu. A nawet kamyki i wkręty do płyt kartonowo-gipsowych !  Za wirnikiem na sprężynie uszczelnienia osiowego nawinięte kawałki włókniny i jakiegoś sznurka. I efekt jak widać – do remontu.

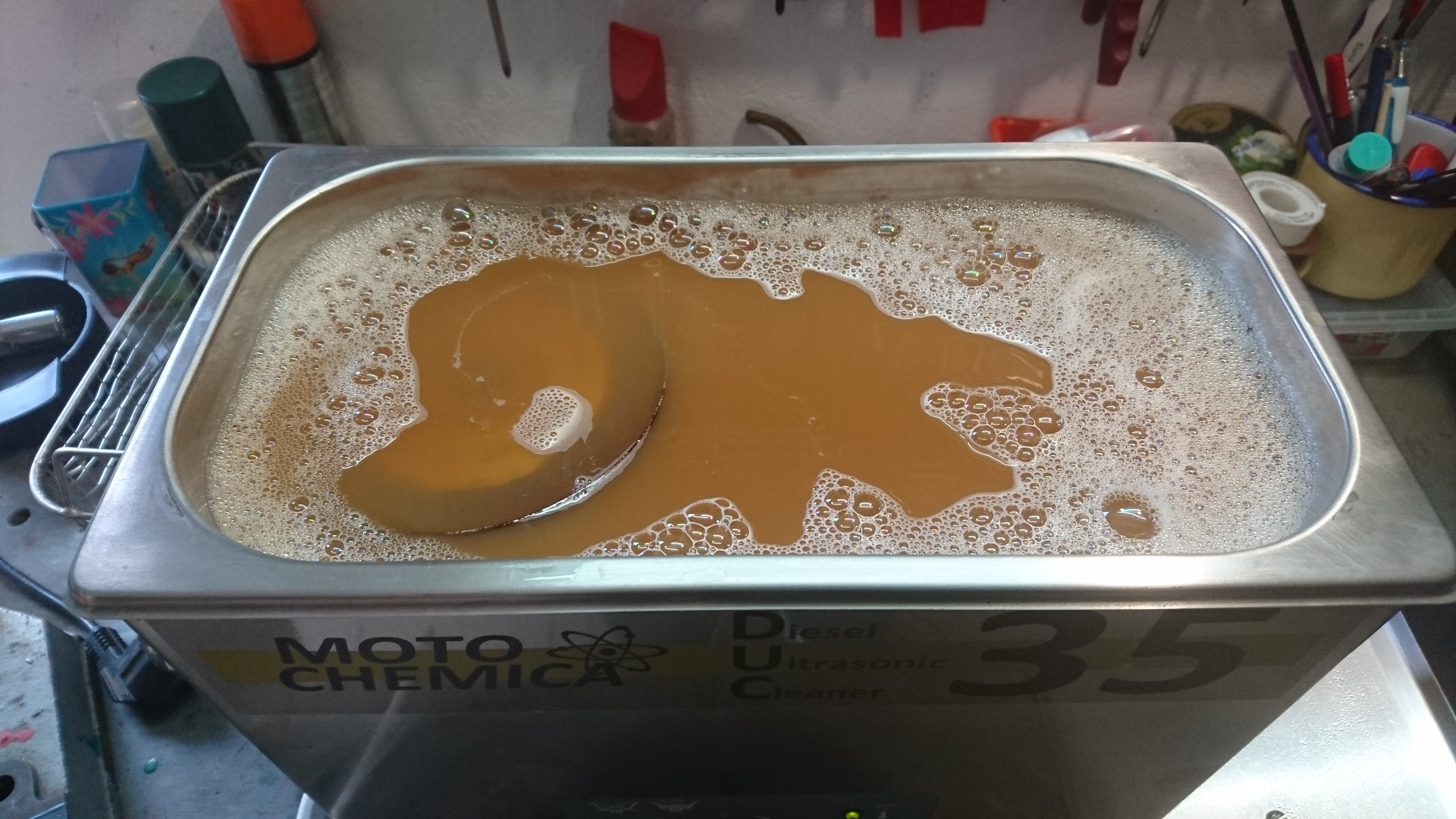

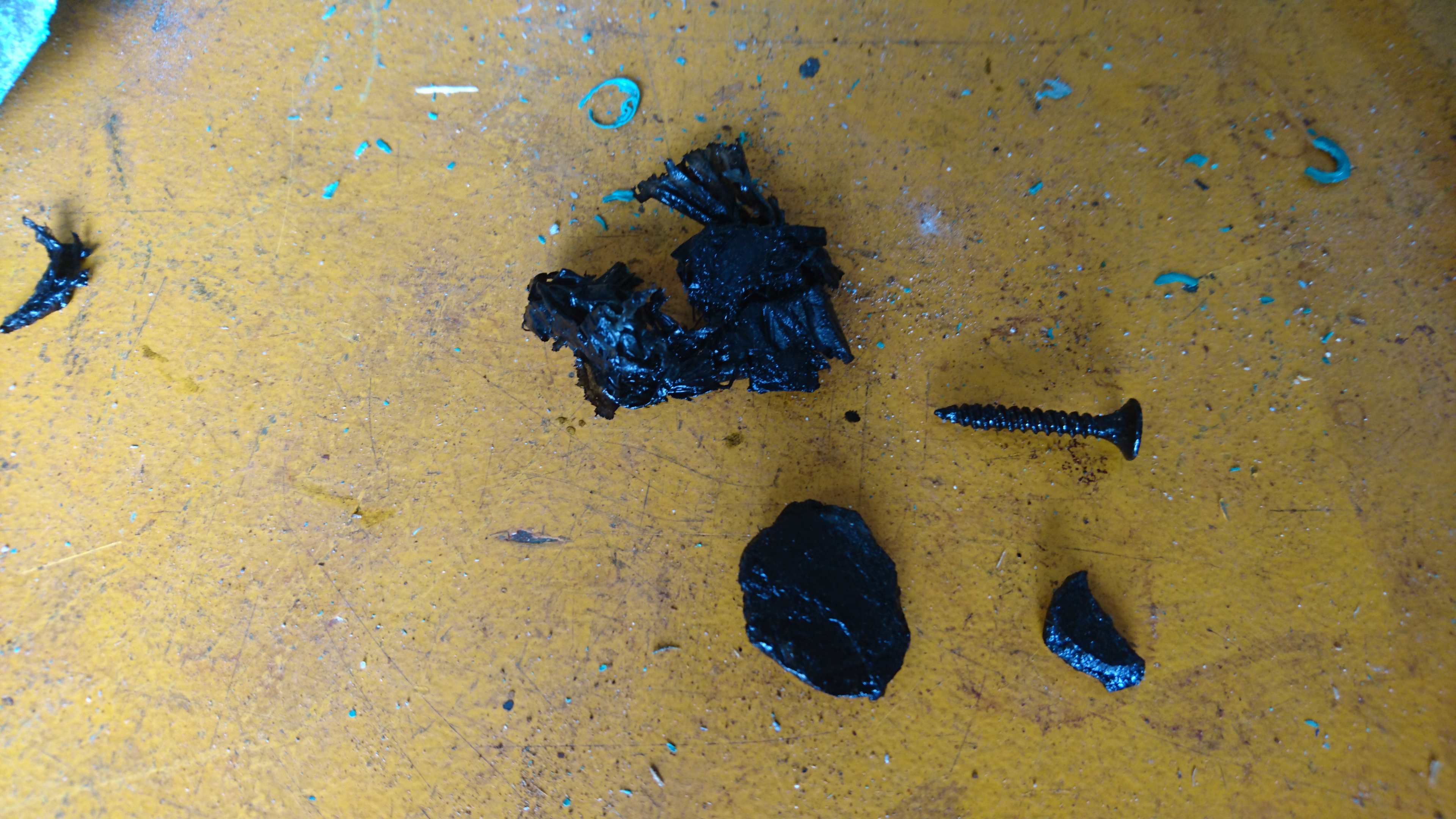

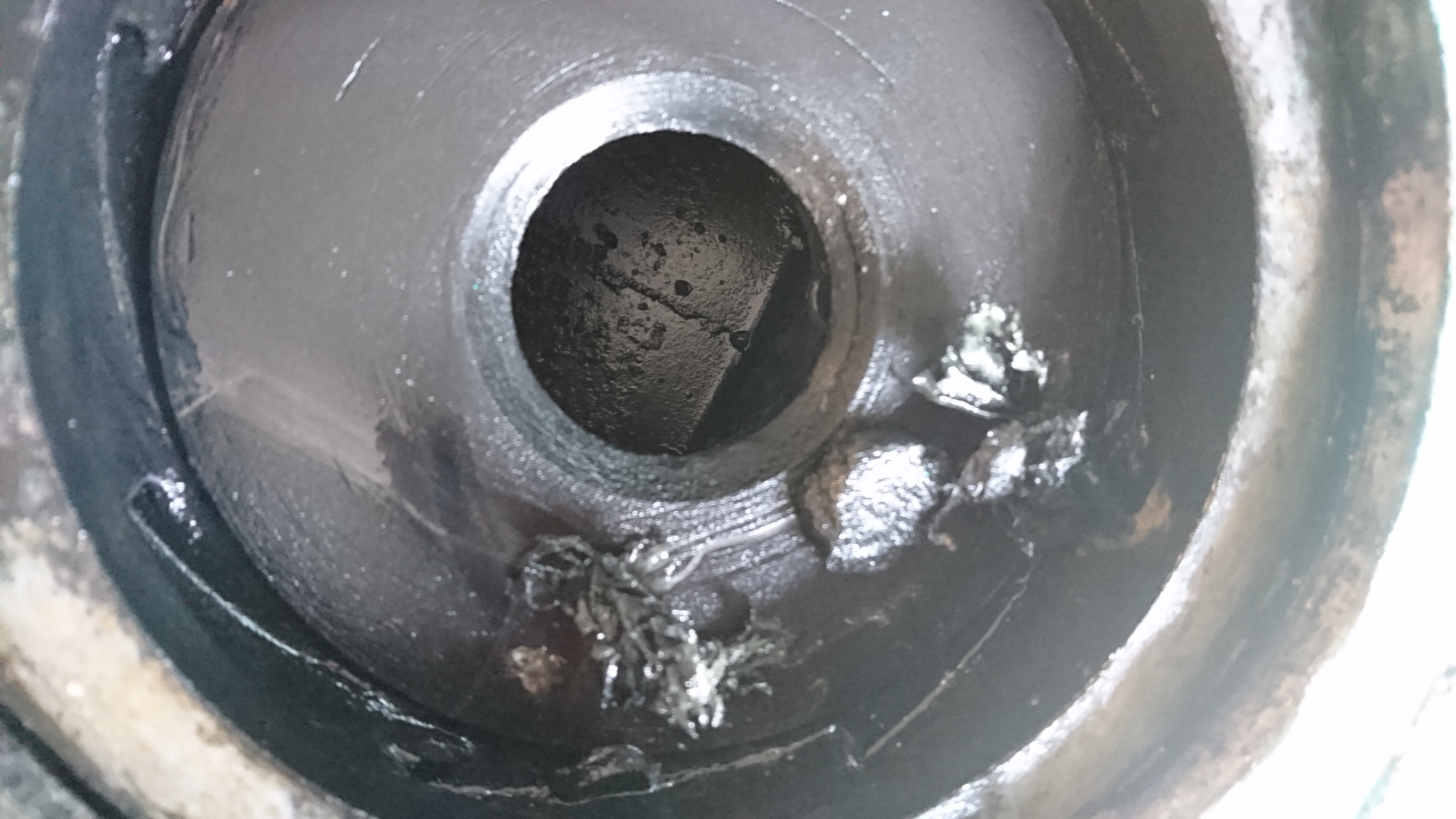

Po rozmontowaniu i wybraniu z wnętrza korpusu paru kamyków i 3 wkrętów !!! , całą pompę wymyłem, a uszczelnienie dodatkowo wyczyściłem w myjce ultradźwiękowej  , wymieniłem łożyska silnika, a zamiast uszczelki papierowej założyłem za radą doświadczonego w tych tematach przyjaciela,    o-ring z epdm o średnicy 165/2 mm, który się idealnie rozpłaszczył i uszczelnił połaczenie dekla z korpusem zachowując wymiarowanie złożeniowe.

Montażu mieszadeł po przeglądzie technicznym jednego i zmianie stanowiska pracy drugiego na dużej oczyszczalni w województwie mazowieckim. Te duże to mieszadło głównego ciągu typu WiloEMU TR216.69-4/8 M-Typ T17-4/8R o średnicy łopat 1,6 m , drugie to mieszadło między komorowe TR90-2.19-4/8V o średnicy łopat 1,2 m. Są to wydajne i ekonomiczne mieszadła. Mieszadła zanurzalne są stosowane przede wszystkim w oczyszczalniach ścieków. Zapobiegają one powstawaniu osadów w zbiornikach wyrównawczych, stosowane są w procesach biochemicznych na oczyszczalniach ścieków (denitryfikacja, defosfatacja) i innych. Oprócz tego mogą być stosowane w gospodarstwach rolnych, przemyśle i kanalizacji.

Przeznaczone są do wprawiania w ruch cieczy, ujednoradniania jej składu, zapobiegania sedymentacji, nadania cieczy określonego kierunku przepływu oraz pokonania oporów przepływu cieczy cyrkulującej w otwartych zbiornikach, rowach, kanałach. Stosuje się je także do intensyfikowania zachodzących w cieczach reakcji fizyko-chemicznych, a w szczególności rozpuszczania ciał stałych oraz rozpuszczania gazów. Ten ostatni proces stosowany jest często przy napowietrzaniu ścieków, wówczas intensywne mieszanie ma za zadanie wydłużenie drogi pęcherzyków gazowych oraz zapobieganie łączenia się drobnych pęcherzyków w duże bąble. Czasem mieszadła, szczególnie szybkoobrotowe, stosowane są do zapobiegania tworzeniu się lub rozbijania już istniejącego na powierzchni kożucha. Mieszadła zanurzalne mogą pracować w cieczach o maksymalnej temperaturze 40ºC, przy zanurzeniu do głębokości 10 m.

Firma Wilo jest czołowym dostawcą różnych typów i wielkości mieszadeł.

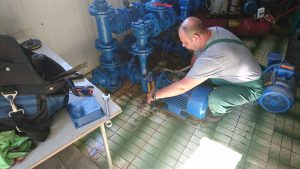

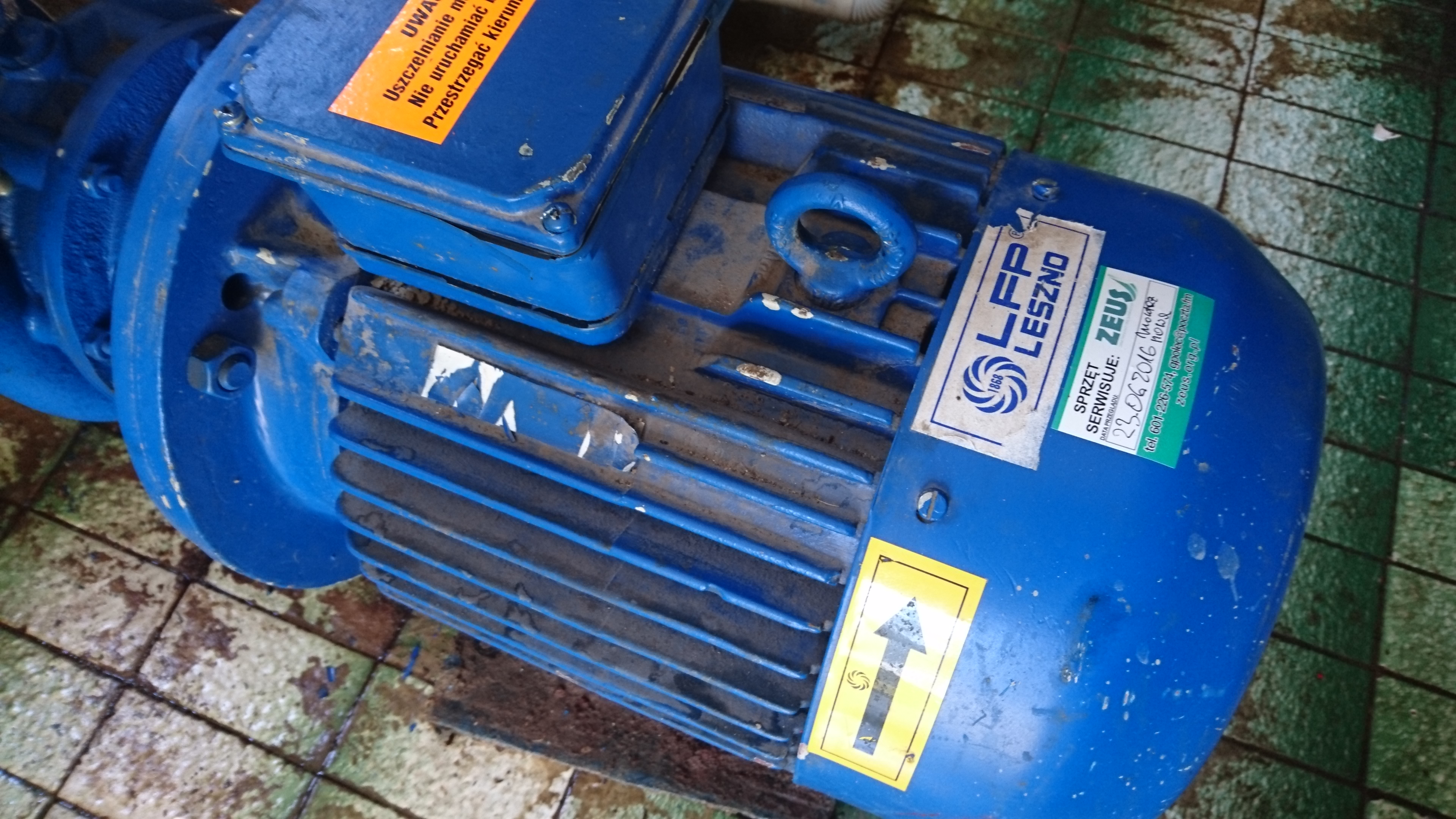

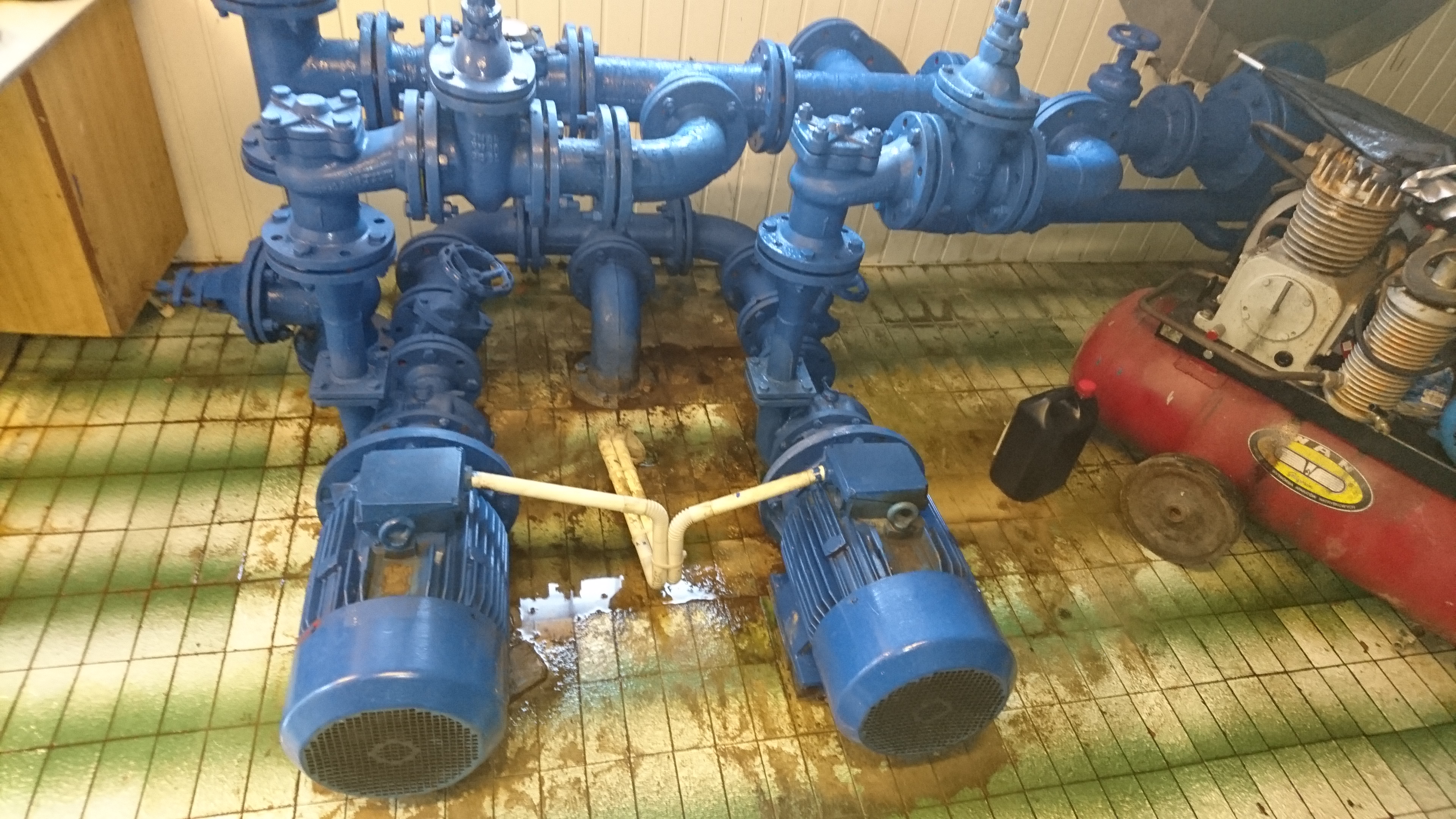

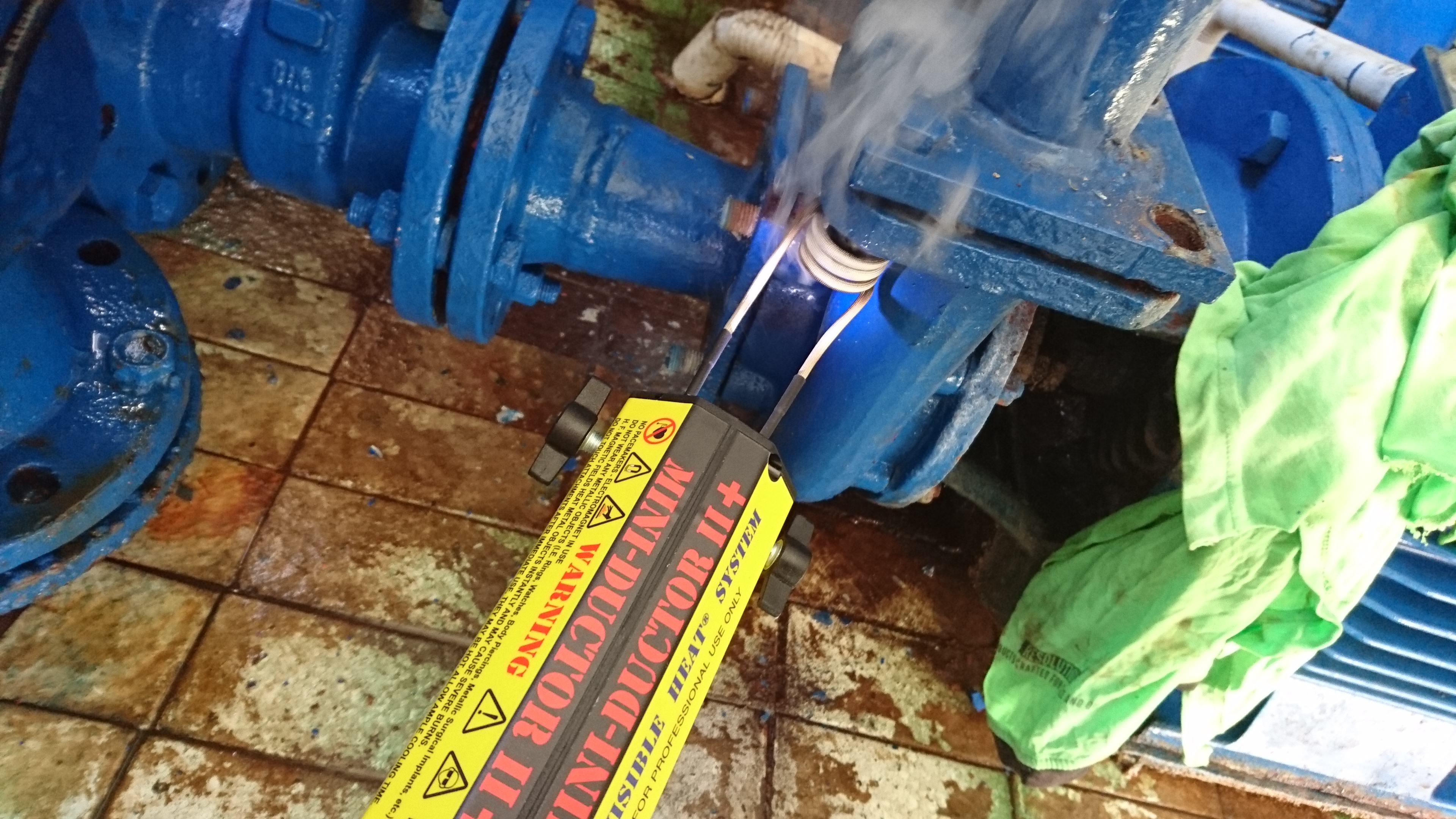

Wymiana pompy LFP 65PJM200 z uszczelnieniem osiowym  DMC-4,  o mocy 11 kW dla klienta z powiatu wyszogrodzkiego.  Pompa orginalna z dławicą sznurową, z dużym wyciekiem wody w czsie pracy regularnie zalewała podłogę stacji pomp. Została przeznaczona do remontu generalnego a po naprawie będzie pompą rezerwową – zastępczą dla kilku takich pomp klienta na innych obiektach. Odkręcenie starych, 25-letnich śrub nie jest proste ale z pomocą nagrzewnicy indukcyjnej , za pomocą której rozgrzewamy do wysokiej temperatury (nawet do 750 st. C  ! )  odkręcaną nakrętkę śruby  – odkręcamy każde połączenie gwintowe .

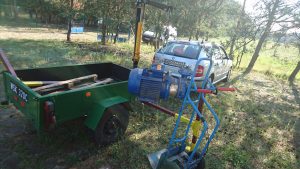

Załadunek i wyładunek pompy o masie 150 kG za pomocą żurawia hydraulicznego z przyczepy transportowej.

Pompy typu PJM stanowią typoszereg jednostopniowych monoblokowych pomp wirowych.  Były bardzo popularne w budowie stacji uzdatniania wody jako pompy tzw. sieciowe – zapewniały wydajność i ciśnienie na wyjściu z SUW.

Korpus pompy posiada króciec ssawny w osi silnika i króciec tłoczny skierowany do góry, których osie nie leżą w jednej płaszczyźnie. W pokrywie pompy zamontowana, może być dławnica mechaniczna lub sznurowa. Do napędu zastosowano specjalny silnik elektryczny z wydłużoną końcówką wałka, na której osadzony
jest wirnik pompy. Silnik połączony jest z pompą przez łącznik. Całość tworzy zwartą konstrukcję. W wykonaniu pomp PJM stosuje się dwie opcje uszczelnień: dławnicę mechaniczną DMc (standard) lub dławnicę sznurową DS. Pompy PJM przeznaczone są do pompowania wody czystej i lekko zanieczyszczonej w instalacjach wodociągowych, hydroforowych, zestawach pompowych, ciepłownictwie i innych
instalacjach np. przemysłowych.

Bardzo ważną rzeczą w serwisie i obsłudze pomp (pracujacych w układach wody surowej) jest ich okresowe czyszczenie z osadów kamiennych i rdzy wodnej.

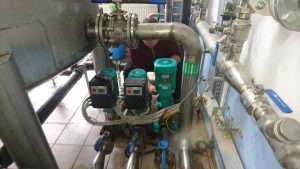

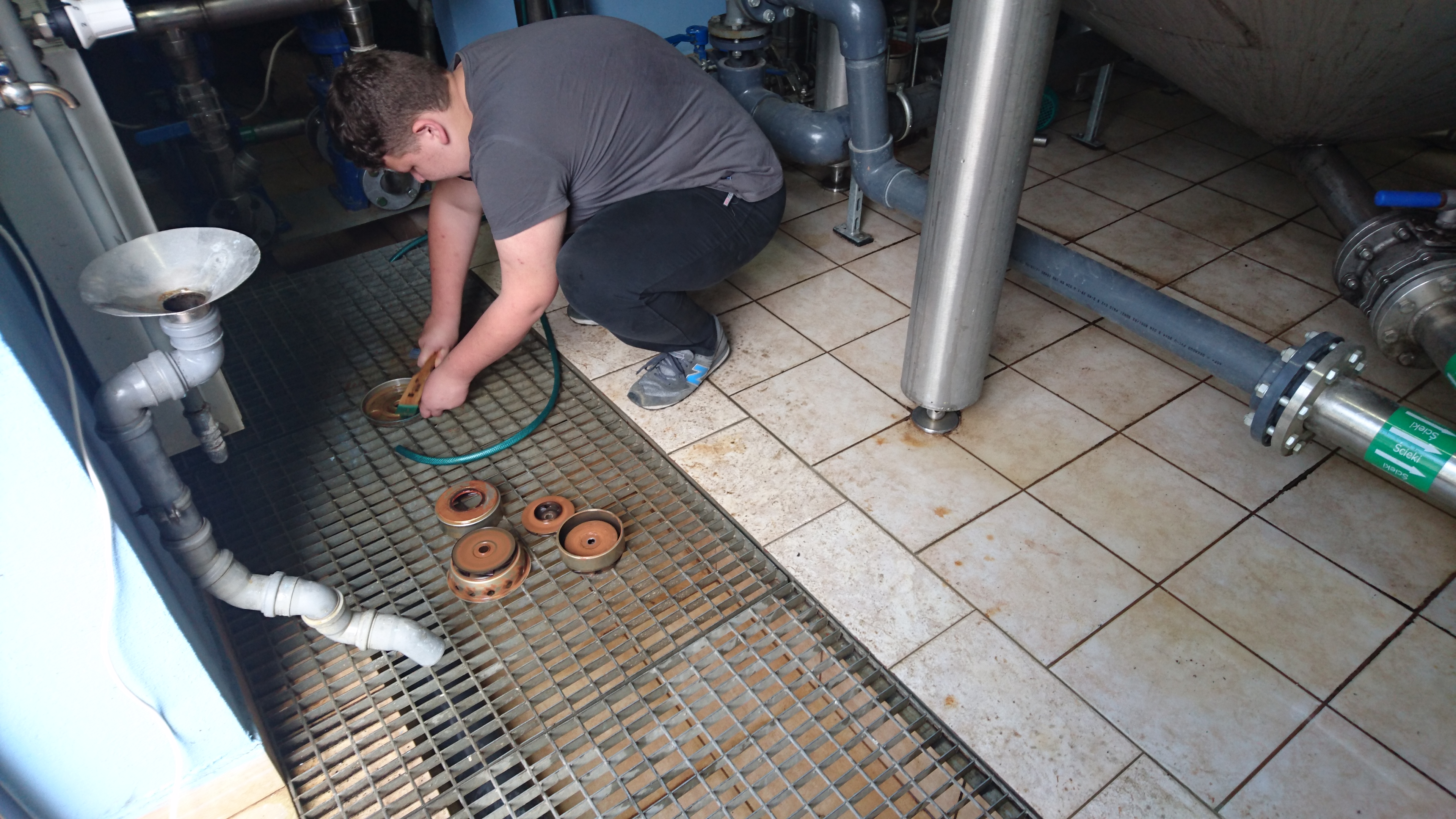

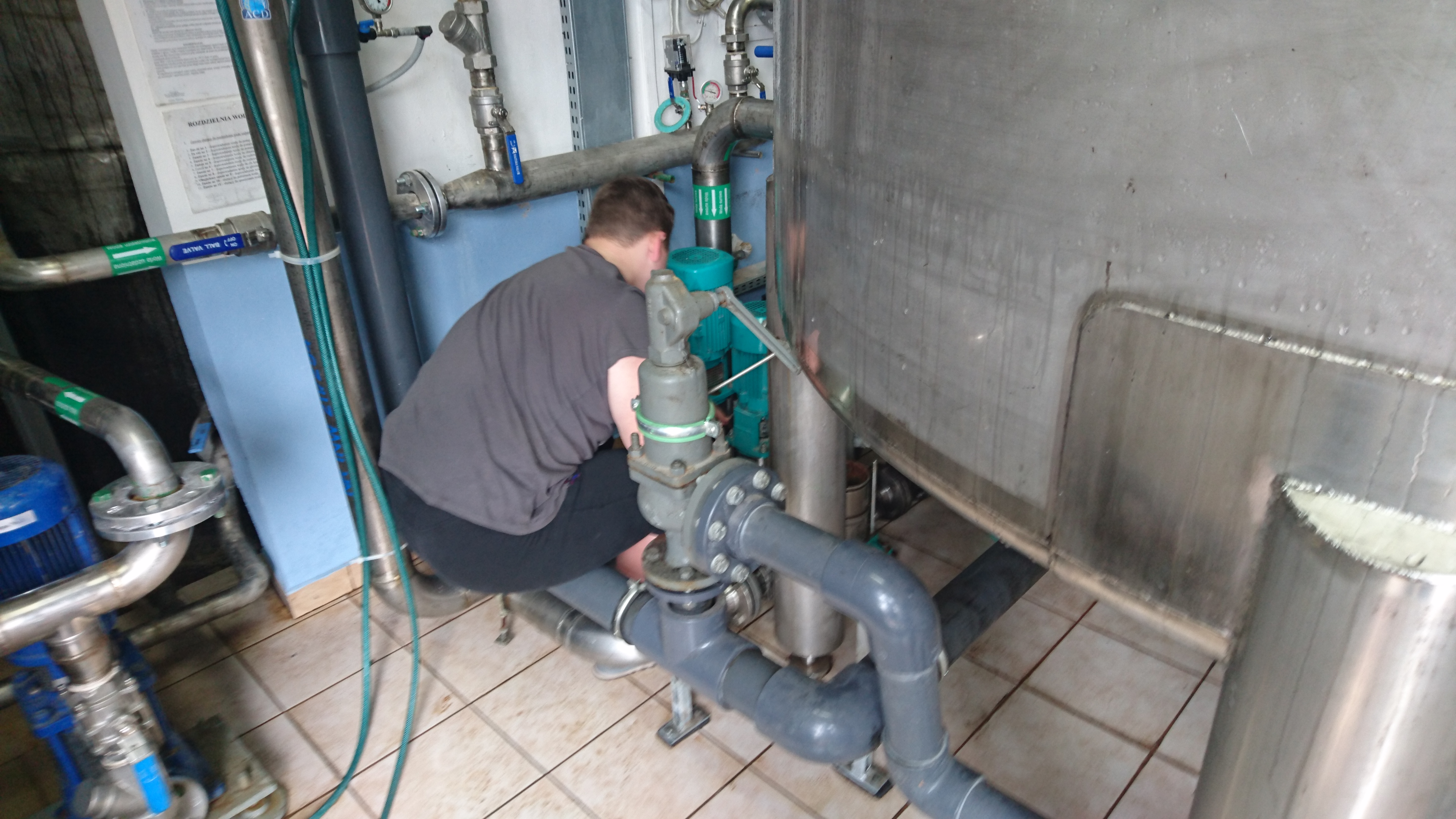

Wraz z moim synem Mateuszem przeprowadzilismy czyszczenie pomp dla klienta w zakładzie produkcyjnym z branży spożywczej. Pompa MVI1604 miała zabite zgromadzonym stwardniałym osadem kilka kanałów w dwóch wirnikach, na kierownicach miała grubą warstwę (około 3 mm zbitego osadu).  Po wyczyszczeniu pompy  jej wydajność wzrosła z 16,6 m3/h do 25,8 m3/h czyli  wzrost o około 10 m3/h ! Pompa powróciła do swoich znamionowych parametrów wydajności i wysokości podnoszenia (osiągalnego ciśnienia zadanego )

W czasie czyszczenia ( po czyszczeniu ultradźwiękowym)  jednej z pomp MVIE1602 okazało się,  że  uszczelnienie osiowe w tej pompie jest bardzo zdegradowane  : pierścień statyczny ma duże wżery i nie zachowuje swej gładzi a miech gumowy jest sparciały i z jego powierzchni wykrusza się materiał z którego jest wykonany.  Kwestią najbliższego czasu jest jego przeciek i wystąpienie awarii tej pompy a także możliwe zalanie pomieszczenia stacji pomp i pomieszczeń przyległych. Dokonaliśmy wymiany tego uszczelnienia na nowe, orginalne producenta aby nie dopuścić do tej sytuacji i aby nie narazić klienta na straty wynikające z awarii pompy i przestoju produkcyjnego.

Regularna konserwacja pomp jest zabiegiem w pełni ekonomicznie uzasadnionym jak widać choćby na tych przykładach : przywraca znamionowe parametry pracy a także eliminuje ryzyko potencjalnych awarii.
