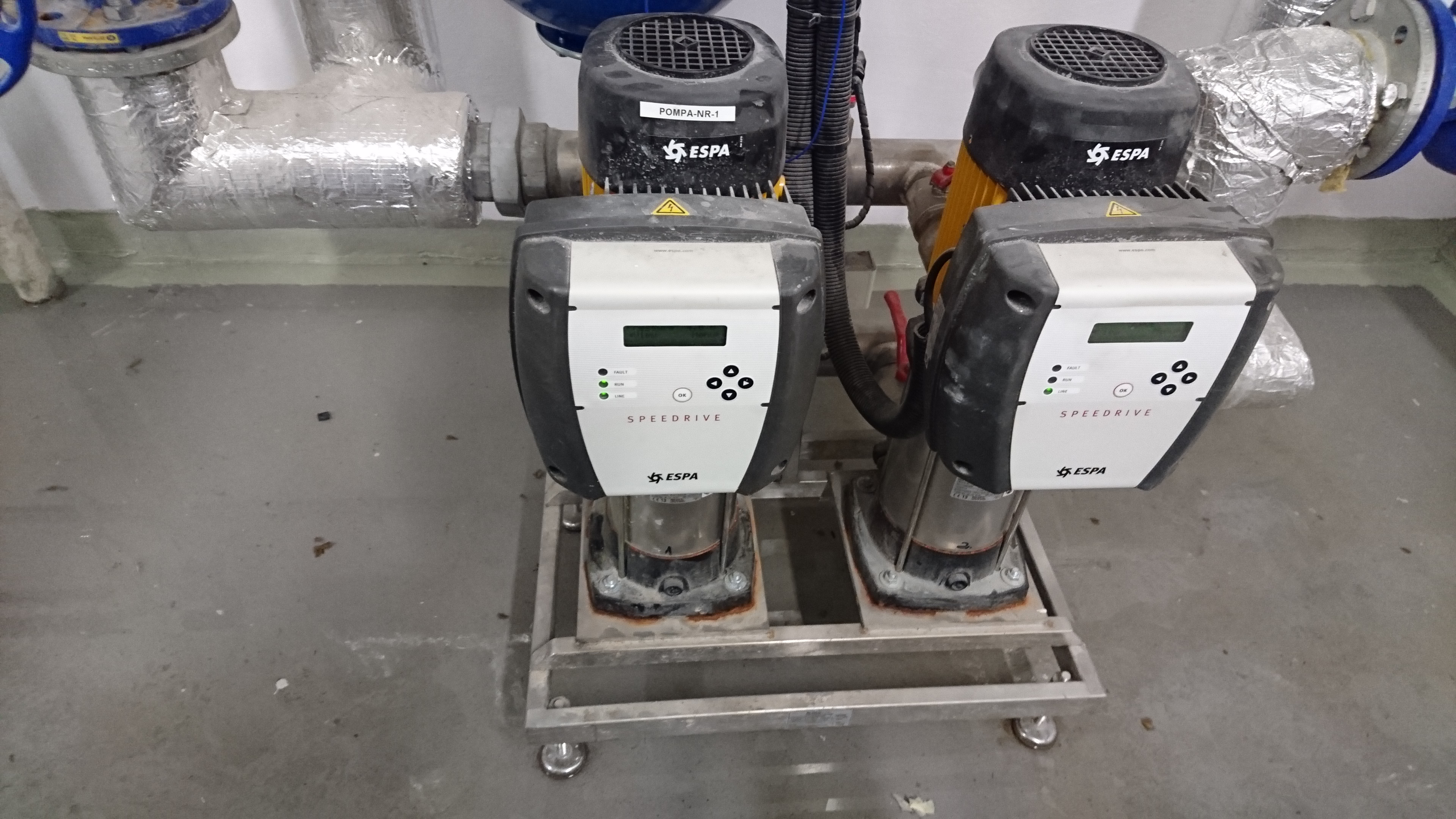

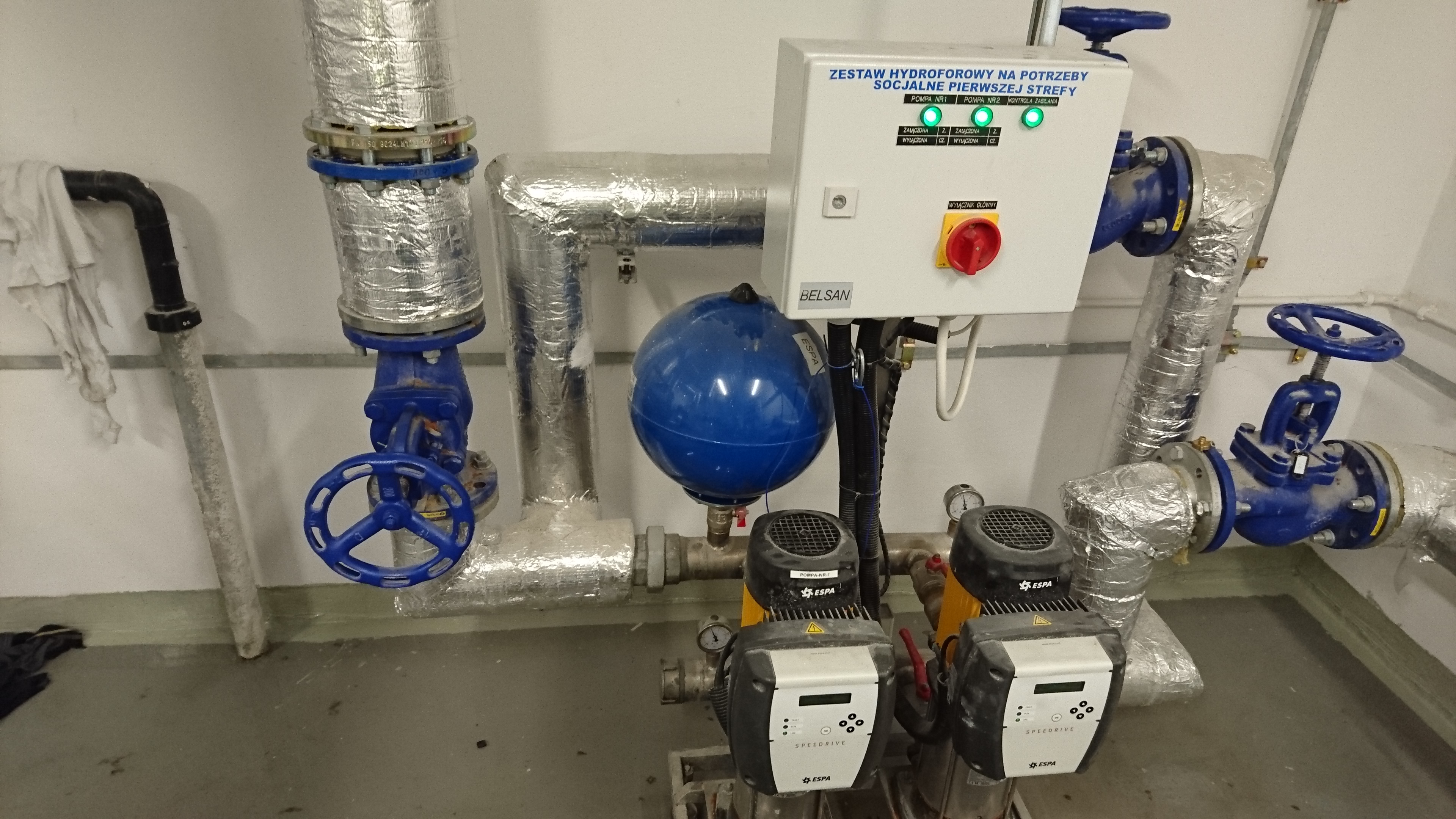

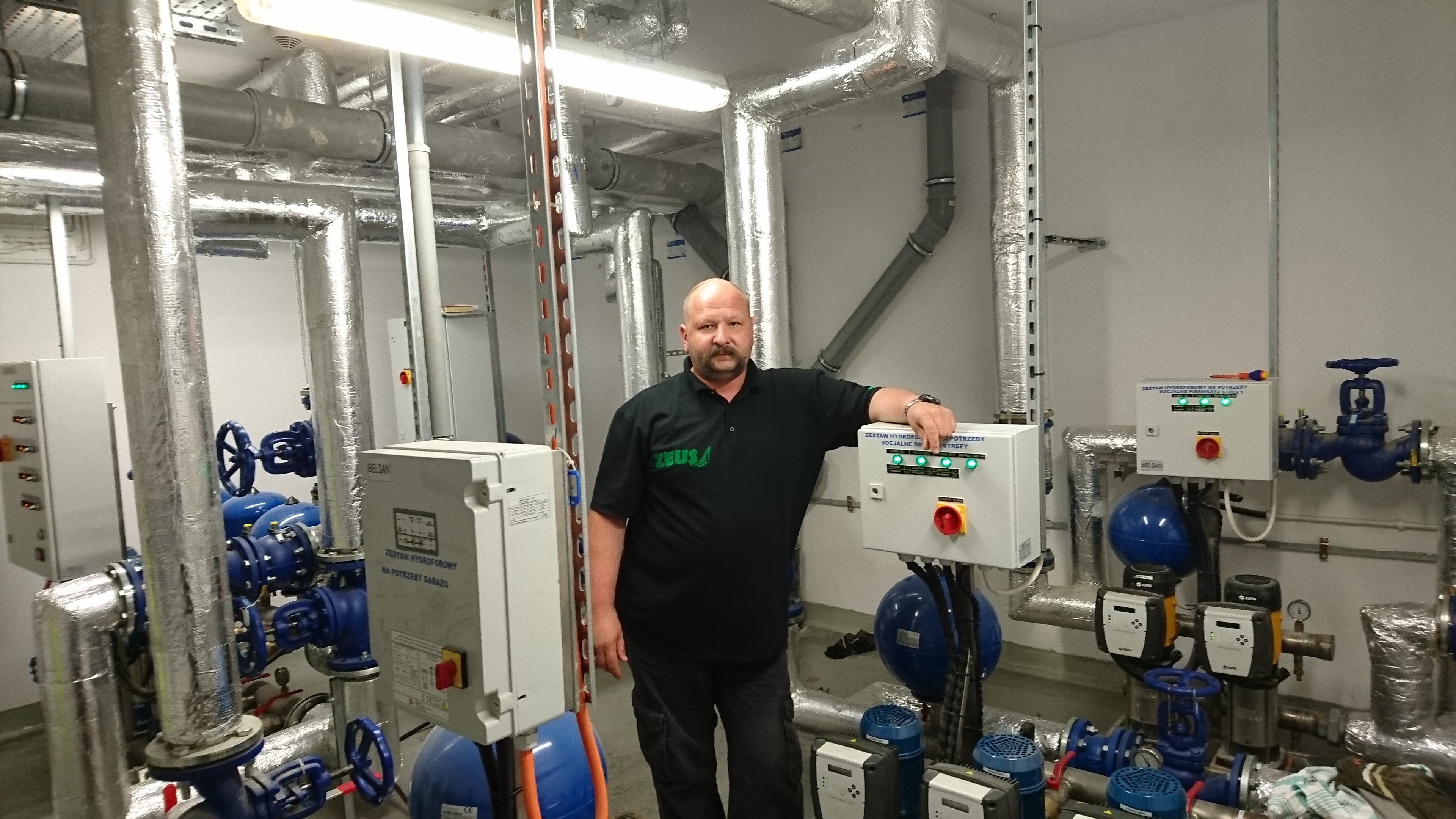

Przegląd zestawu Belsan typ ZHM55.4.2/SD, jest to zestaw dwu pompowy z pompami firmy ESPA o mocy 2,8 kW każda, wydajność zestawu to 36 m3/h, max wysokość podnoszenia 50 m. Dokonałem ogólnego przeglądu wraz z regulacją ciśnienia zadanego w przetwornicy pompy wiodącej i regulacji suchobiegu (presostat).  Każdy silnik elektryczny pompy posiada własną przetwornicę częstotliwości SPEEDRIVE.

Przetwornice SPEEDRIVE są przeznaczone do regulacji prędkości obrotowej silników
3‐fazowych służących do napędu pomp do wody.
SPEEDRIVE otrzymuje sygnał z przetwornika ciśnienia proporcjonalny do ciśnienia w Instalacji
i poprzez regulator utrzymuje stałe ciśnienia niezależnie od zużycia wody.
SPEEDRIVE może być stosowany do silników zasilanych napięciem 50Hz lub 60Hz.
SPEEDRIVE posiada regulator stałego ciśnienia.
Regulator PI zapewnia na dwa sposoby utrzymanie stałego parametru ( ciśnienia ).
Taki sposób regulacji znacznie ogranicza zużycie energii elektrycznej.
Inne zalety to: redukcja skoków napięcia, uniknięcie uderzeń prądowych oraz zwiększenie
żywotności pompy.

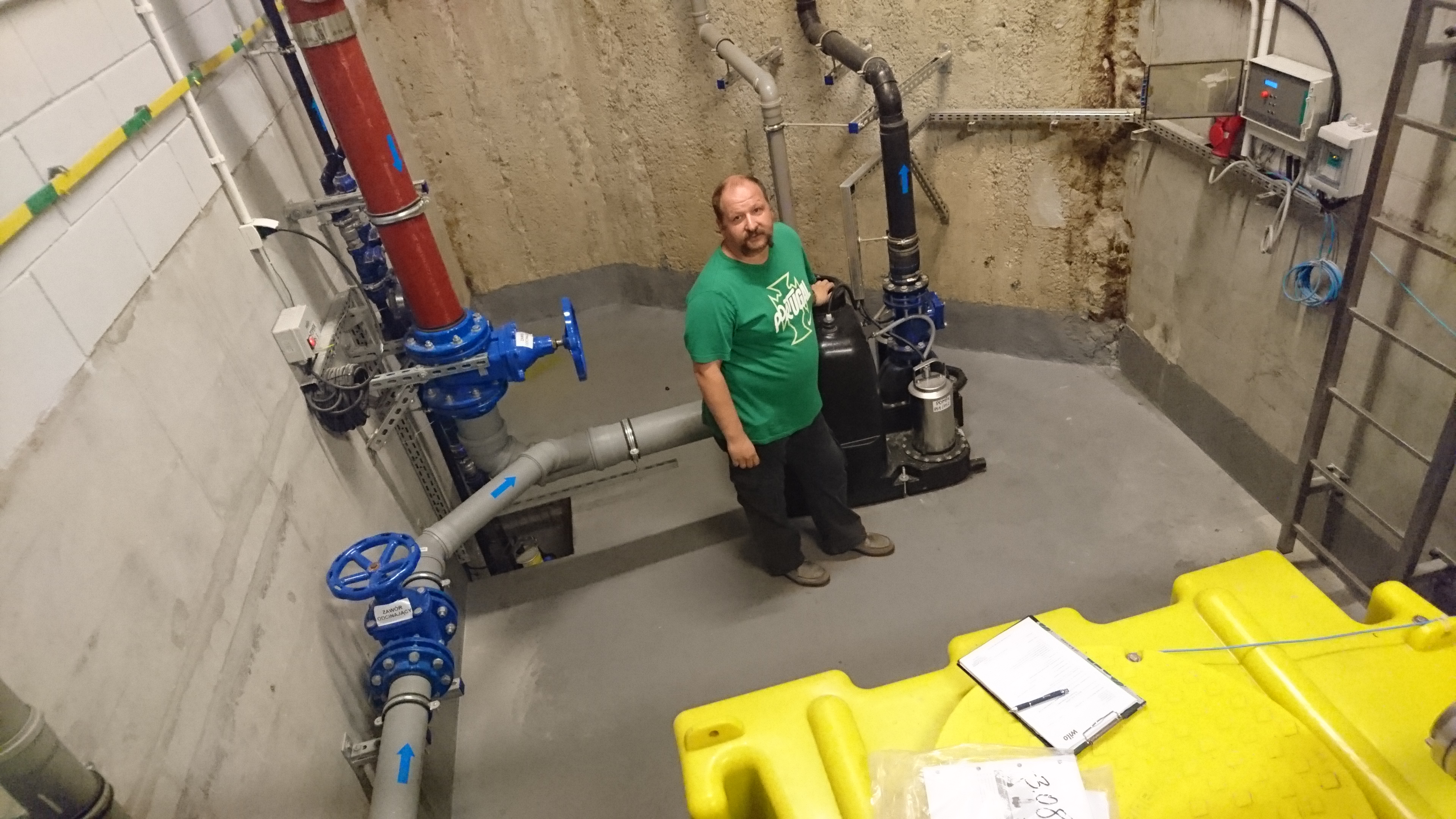

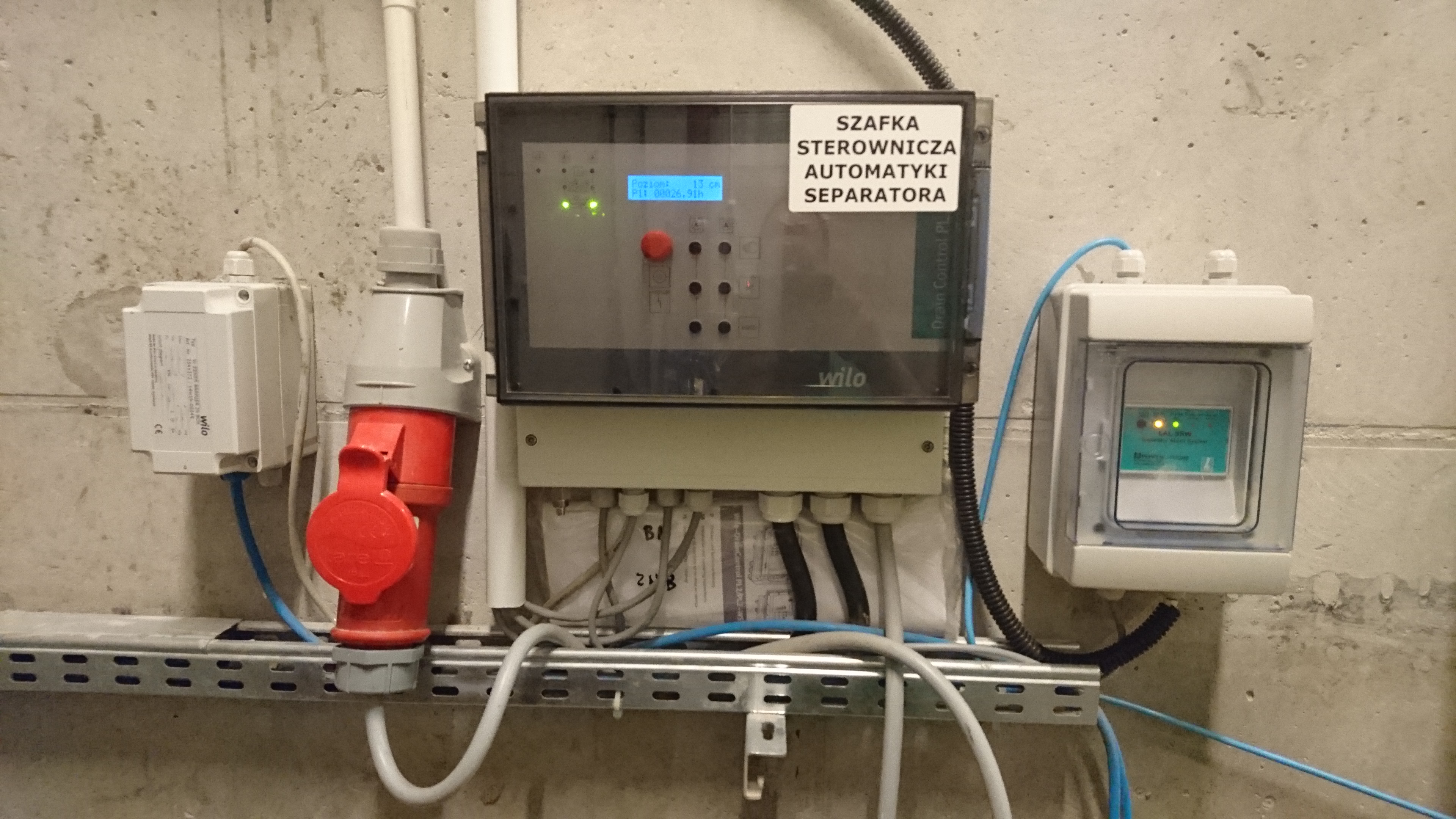

Przegląd techniczny kilku  zestawów pompowni hermetycznych typu WILO DrainLift XL2/20

Jest to kompaktowa pompownia hermetyczna z dwoma pompami o mocy 5 kW, mająca 200 l zbiornik na ścieki. Wydajność max to 40 m3/h a max wysokość podnoszenia to 20 m.  W tej instalacji spełnia funkcję odprowadzania  z separatora substancji ropopochodnych do systemu kanalizacji oddzielonej wody z podziemnych parkingów biurowca w Warszawie.

Urządzenie to pozwala na odwadnianie odpływów w budynkach i nieruchomościach leżących poniżej poziomu spiętrzenia, uniemożliwiając cofnięcie się ścieków. Odprowadzane ścieki są gromadzone w zbiorniku retencyjnym urządzenia do przetłaczania. Odprowadzanie nasępuje poprzez rurę doprowadzającą ścieki, którą można podłączyć w dowolnym miejscu na powierzchni poziomej (tylna strona zbiornika).

W zakres dostawy urządzenia do przetłaczania ścieków DrainLift XL wchodzą :  urządzenie sterujące i fabrycznie zamontowana wtyczka CEE z przełącznikiem zmiany kolejności faz, bariera Zenera oraz sonda poziomu. Określenie poziomu wody w zbiorniku następuje za pomocą wbudowanej sondy poziomu. Jeżeli poziom wody wzrośnie do ustawionego poziomu załączenia, jedna z pomp zamontowanych przed zbiornikiem włącza się i nagromadzone ścieki zostają automatycznie przetłoczone do przyłączonego, zewnętrznego przewodu ściekowego. Jeżeli stan wody nadal podnosi się, włącza się druga pompa. Po osiągnięciu poziomu powodziowego następuje aktywacja optycznego i akustycznego komunikatu, uruchomienie styku alarmowego oraz awaryjne załączenie pomp(y). W celu równomiernego obciążenia obydwu pomp po każdym procesie pompowania następuje zmiana pracującej pompy. W razie awarii jednej z pomp druga pompa przejmuje tłoczenie. Pompa/y wyłącza/ją się po osiągnięciu poziomu wyłączenia. W celu uniknięcia gwałtownego zamknięcia zaworów, w urządzeniu sterującym można ustawić opóźnienie, dzięki czemu pompa podstawowa pracuje aż do rozpoczęcia podsysającego trybu pracy. Opóźnienie oznacza czas, który upływa od momentu opadnięcia wody poniżej punktu wyłączania do wyłączenia pompy podstawowej. Podwójny zawór zwrotny jest wbudowany w urządzeniu, dzięki czemu nie ma już potrzeby montażu zaworu zwrotnego w przewodzie tłocznym. W zaworze zwrotnym łączzą się  kanały tłoczne obydwu pomp. Zawór zwrotny posiada możliwoıø uniesienia, co w razie potrzeby pozwala na opróżnienie przewodu tłocznego do zbiornika.

Jest to trwała i niezawodna pompownia hermetyczna.

Reklama mojej firmy na samochodach firmy hydraulicznej HYDRO-MAR, której właścicielem jest Marek Szewczyk tel. 604955609 – usługi hydrauliczne, wodne, kanalizacyjne, gazowe, kominki grzewcze, autoryzowany serwis i instalator pieców Krzaczek.
To jest efekt naszej dobrej i kilku letniej współpracy.
Polecam bardzo. To fachowy i solidny partner.

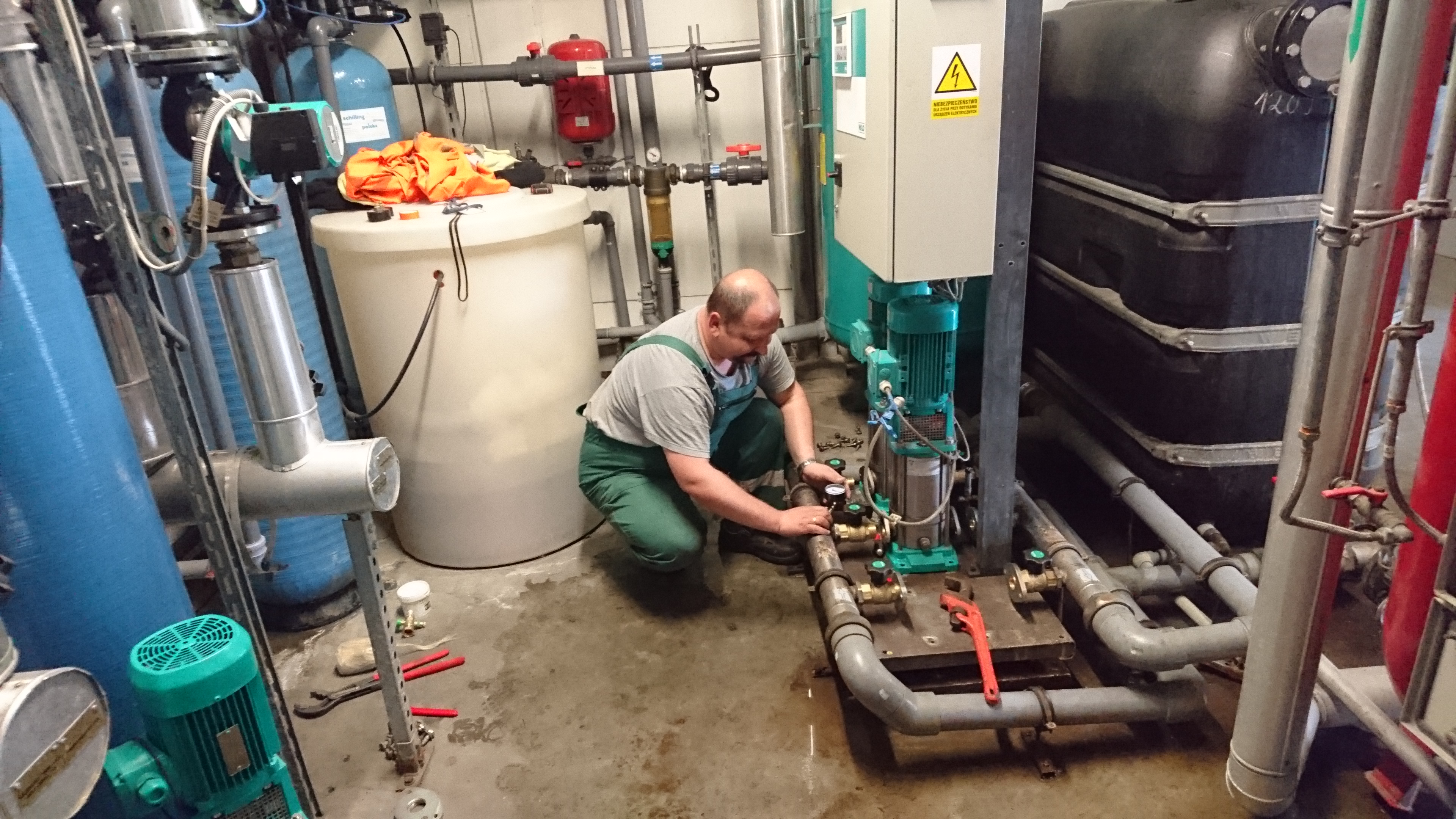

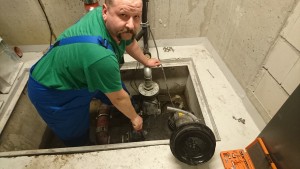

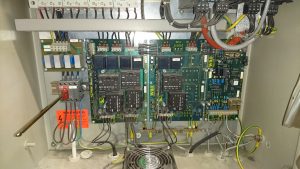

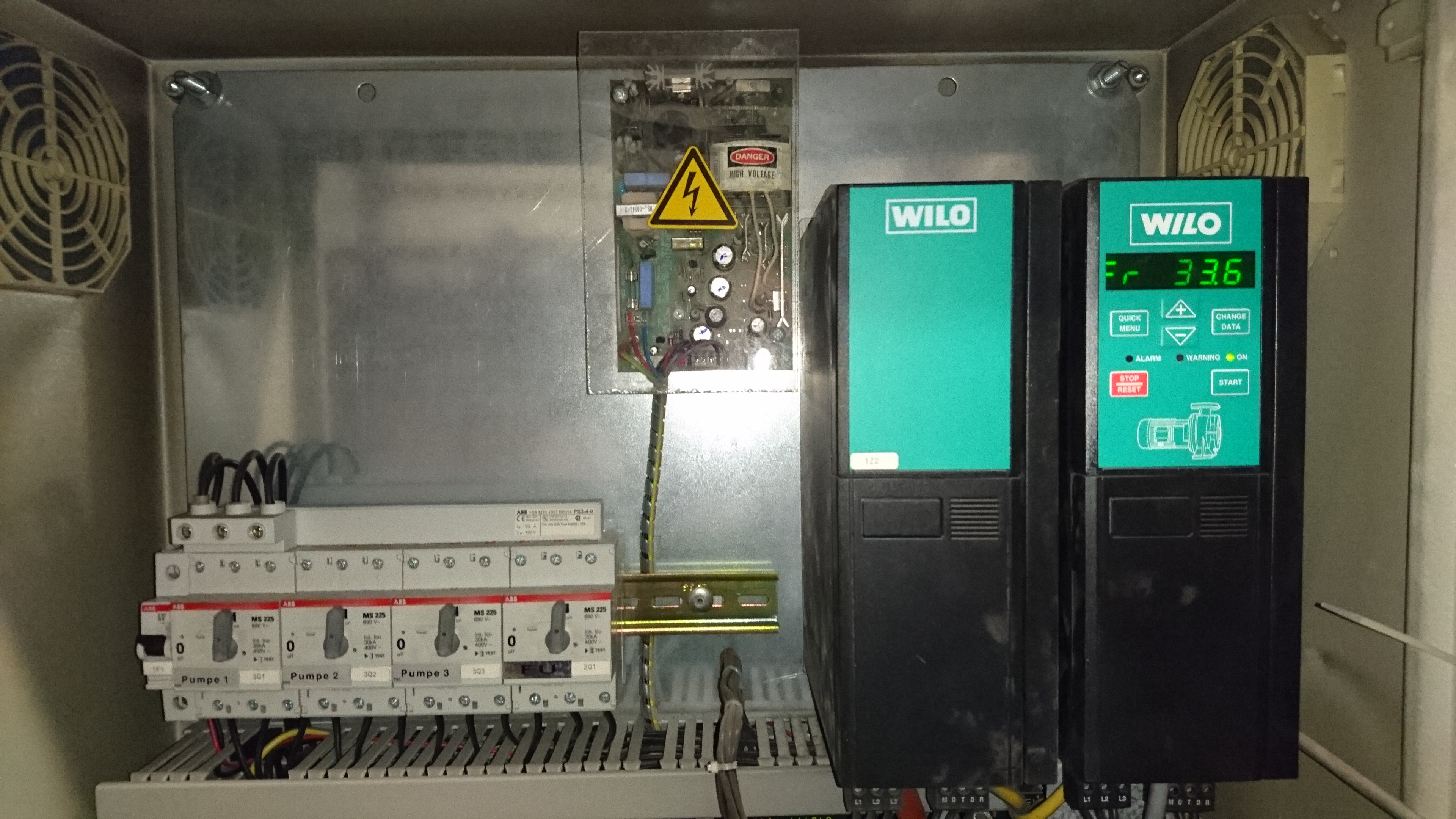

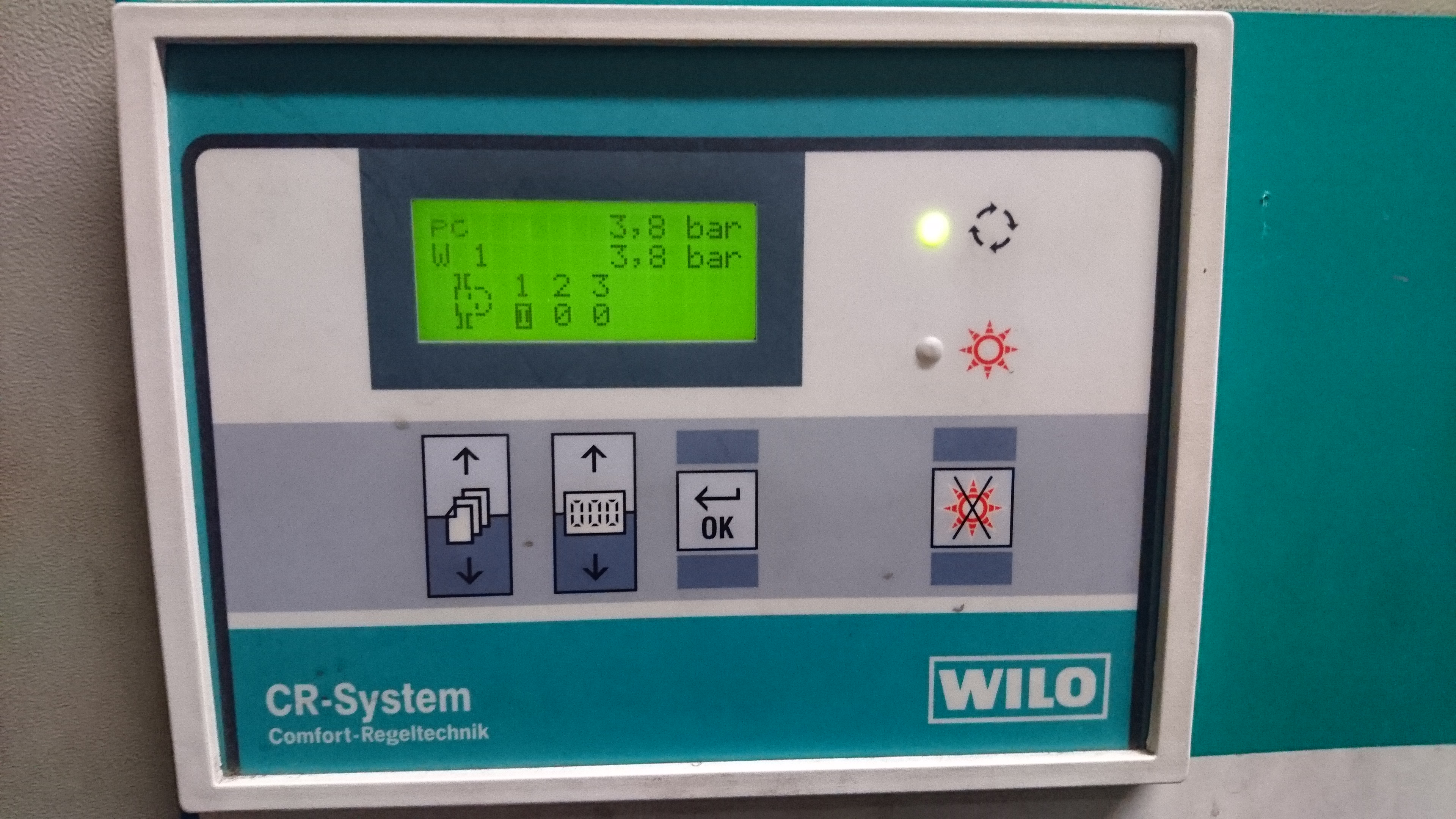

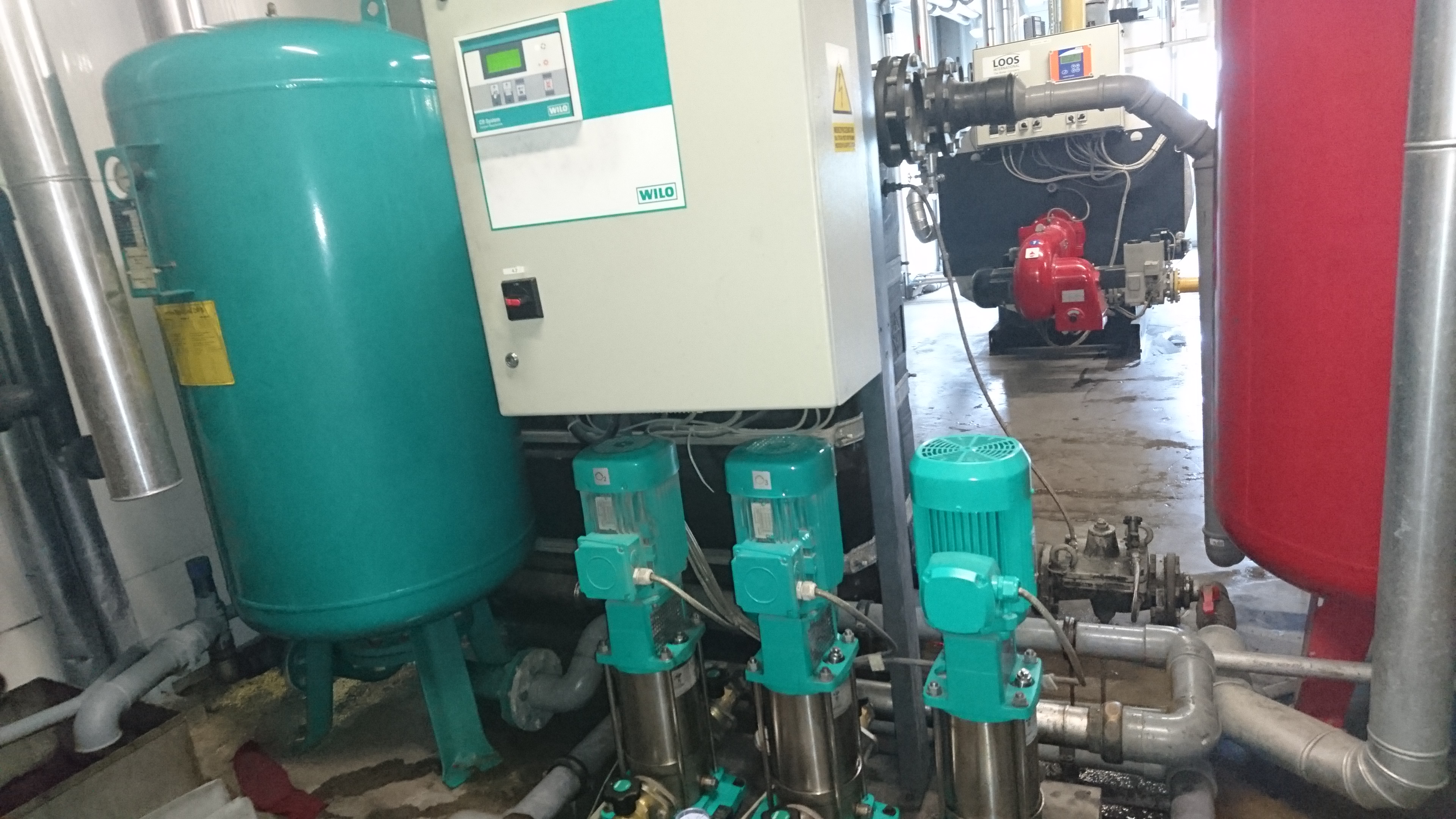

Naprawa 14 letniego zestawu pomp WILO typu COR-3MVI806/CR-WMS w układzie wody użytkowej dużego zakładu produkcyjnego z branży spożywczej.

Jest to układ trzech pomp z falownikiem pompy regulowanej i dwoma pompami stało obrotową obciążenia szczytowego. Pierwszą załączaną i posiadającą regulację prędkości obrotowej pompą jest pompa nazywana pompą obciążenia podstawowego. Jeżeli w instalacji, z uwagi na konieczność zapewnienia pożądanej wydajności pompa podstawowa pracuje w zakresie maxymalnych obrotów w zadanym czasie to sterownik dołącza pompę obciążenia szczytowego, a także przy nadal rosnącym zapotrzebowaniu także kolejnej pompy obciążenia szczytowego. Pompy obciążenia szczytowego pracują ze stałą prędkością obrotową zapewniającą utrzymanie wartości rzeczywistej równej wartości zadanej. Po osiągnięciu ciśnienia zadanego pompy szczytowe są odłączane a regulację przejmuje pompa podstawowa i jeśli wartość ciśnienia jest osiągnięta to pompa zatrzymuje się. Każda z pomp jest w swej kolejce regulowana co zapewnia ideę zamiennej pracy pomp.

Wymieniłem w nim wiele elementów armatury hydraulicznej  (zawory odcinające, naczyniowy)  ze względu na brak czasowej ich konserwacji , każdy zawór musi być co jakiś czas np. co miesiąc – zamknięty a następnie otwarty co przeciw działa zastojom.

Podłączyłem do sterowania nową pompę P3. Wymieniłem też wkładki zaworów zwrotnych bo z powodu osadm mineralnych się zacierają i nie pewnie pracują. Po naprawie zestaw całkowicie sprawny i szczelny.

Zestaw eksploatowany w sposób ciągły w zakładzie przemysłowym produkcji spożywczej.

Wiele lat nie zawodnej pracy potwierdza jakość pomp i automatyki sterującej firmy WILO.

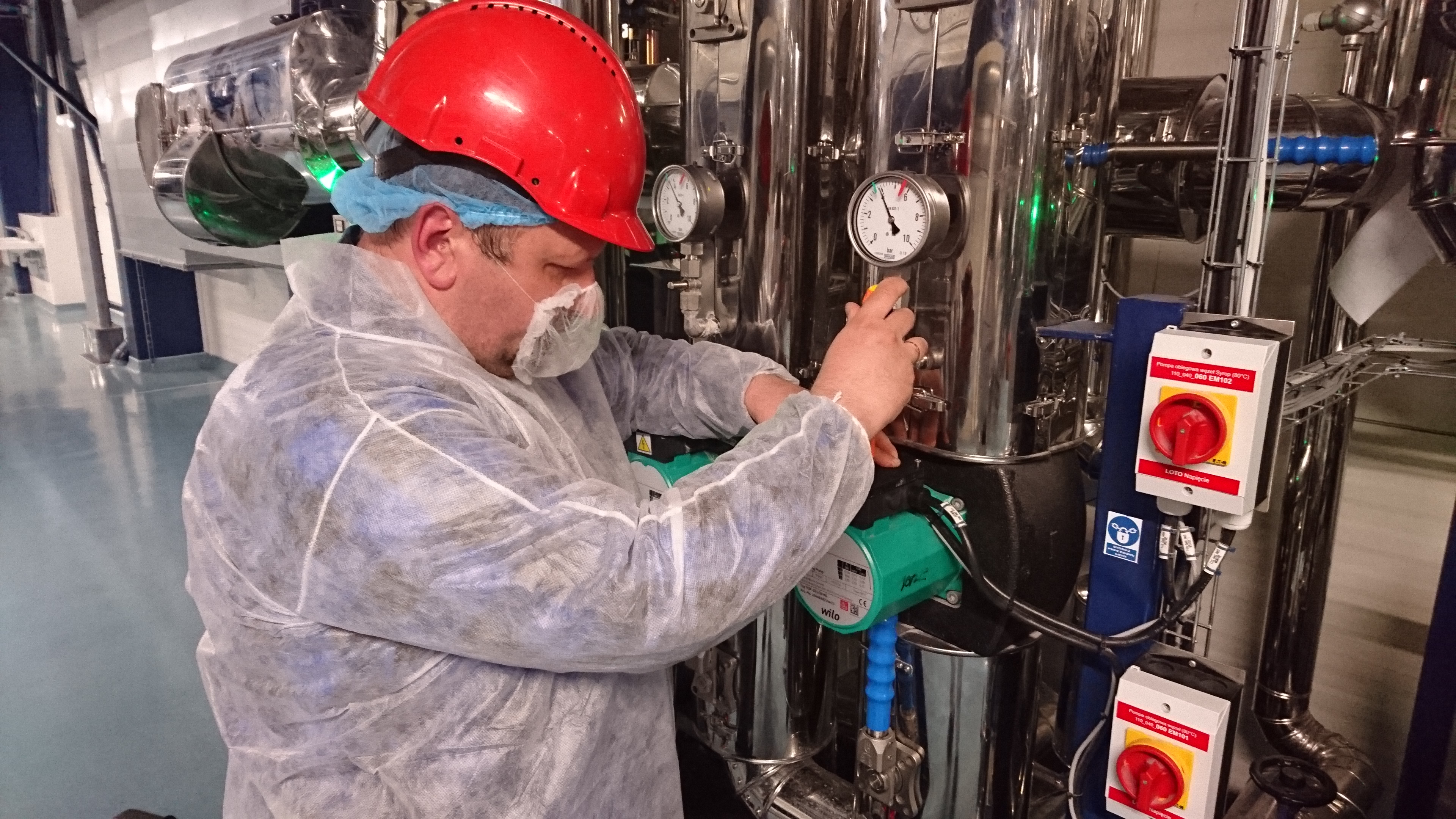

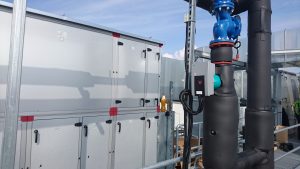

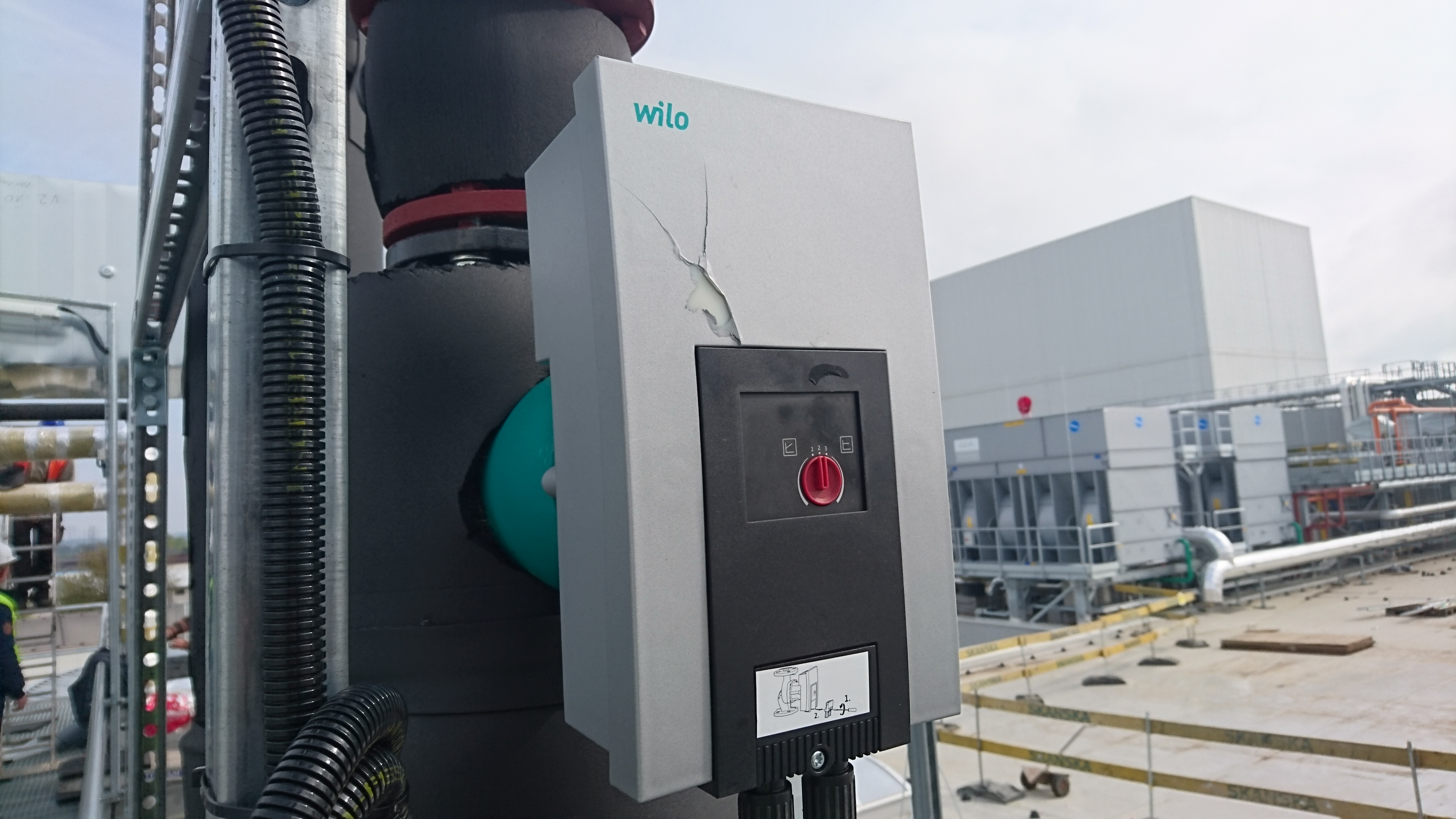

Naprawa szkód transportowych w pompach YonosMAXO 65/0,5-16 zainstalowanych w zakładzie produkcyjnym z branży spożywczej. W zakresie prac było wymiana pękniętych paneli frontowych modułu regulacyjnego.  Firma Wilo jako solidny i przewidywalny partner w produkcji systemów pompowych zapewnia do swoich produktów każdą poszczególną część zamienną począwszy od nakrętki a skończywszy na korpusie pompy. Każda pompa jest w pełni demontowalna ze swoich części więc jej naprawa jest bardzo łatwa dla serwisu. To bardzo istotne dla służb utrzymania ruchu w danym zakładzie produkcyjnym  jak to, że również zaopatrzenie w  cały asortyment oryginalnych i wysokiej jakości części zamiennych producenta pomp.

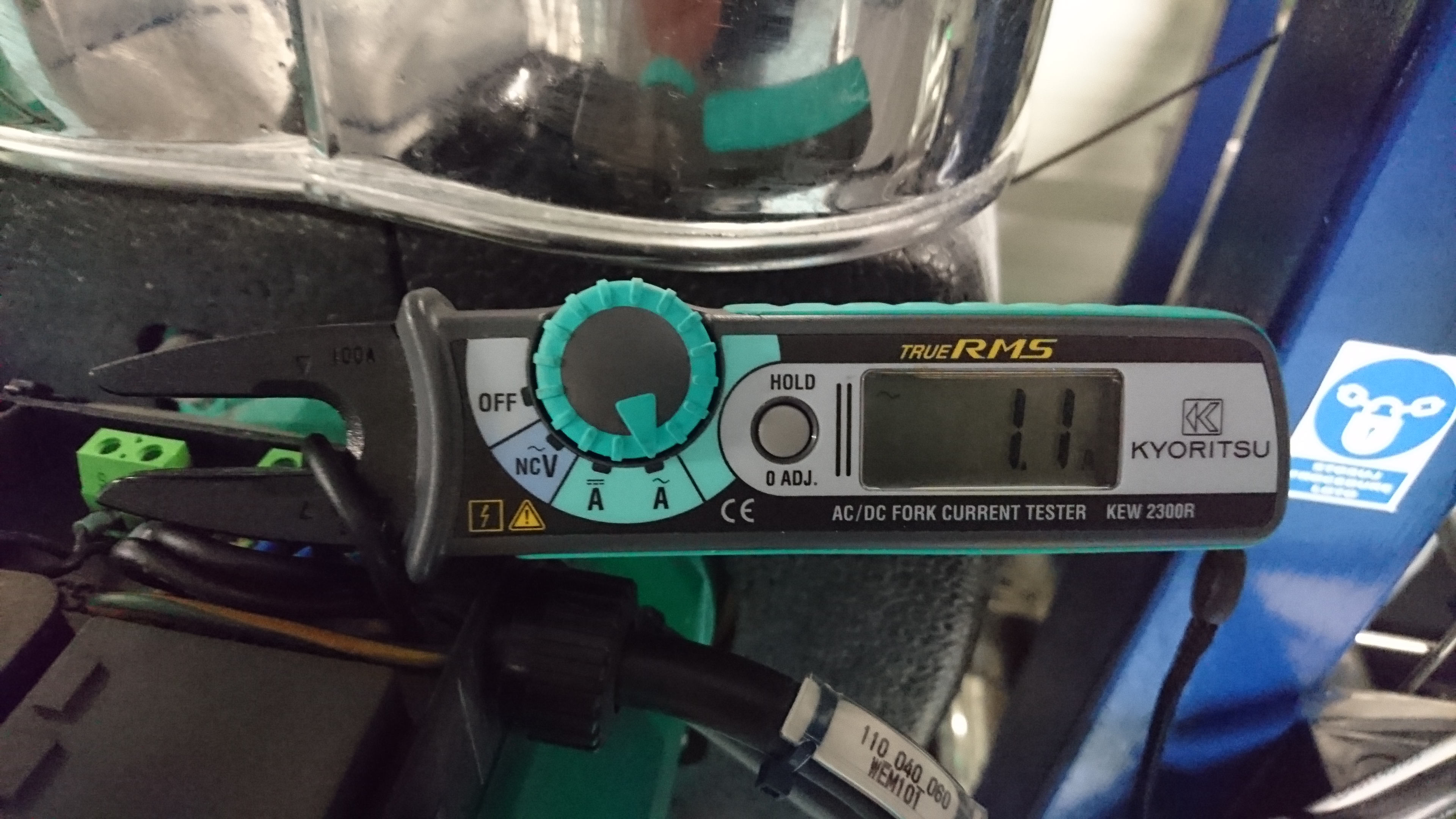

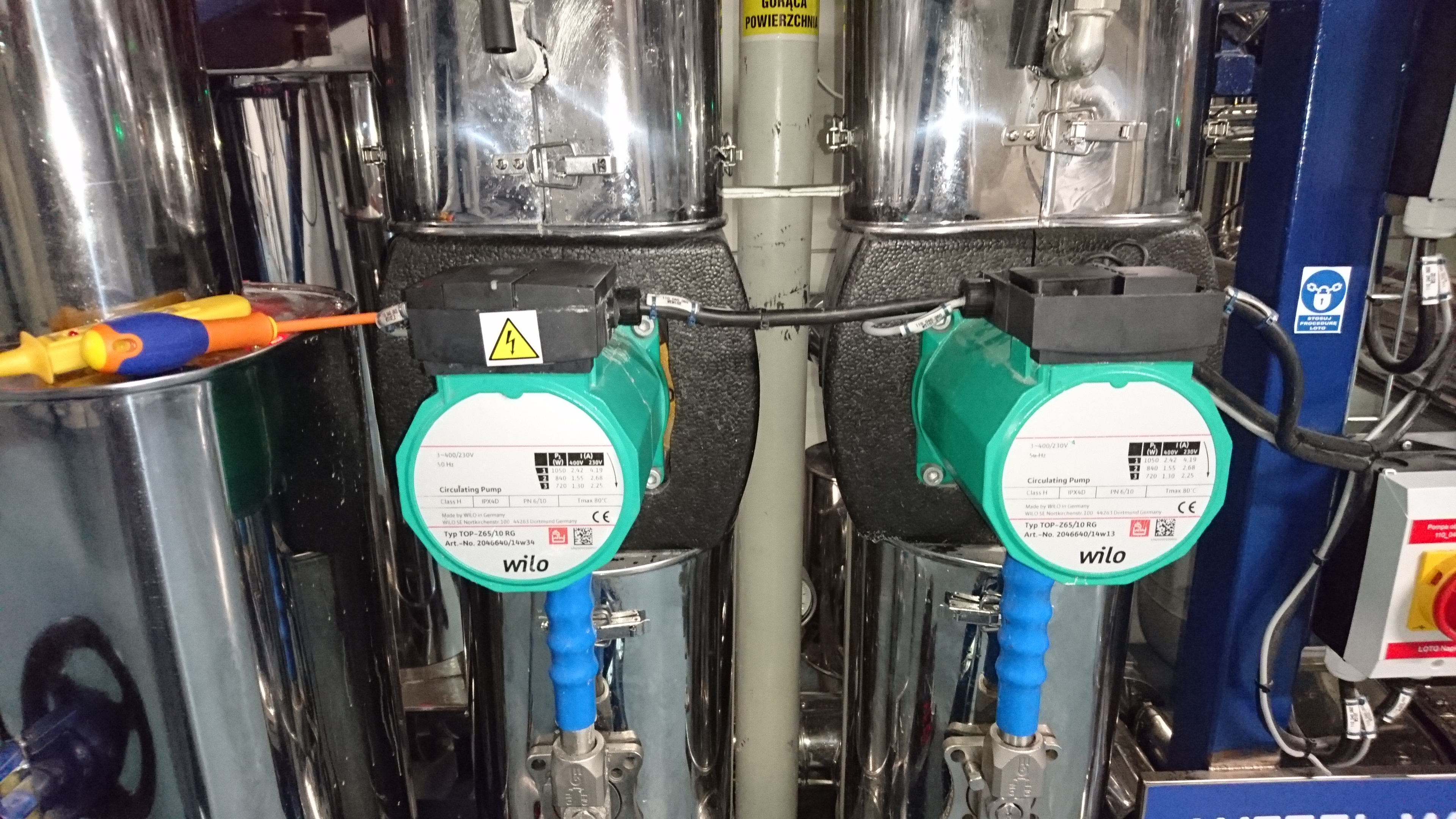

Przegląd pary pomp obiegowych typu WILO TOP-Z65/10 RG na zakładzie produkcji przemysłowej z branży spożywczej. Pomiary elektryczne (napięcie , pobierany prąd przez silnik pompy), kontrola pracy układu.

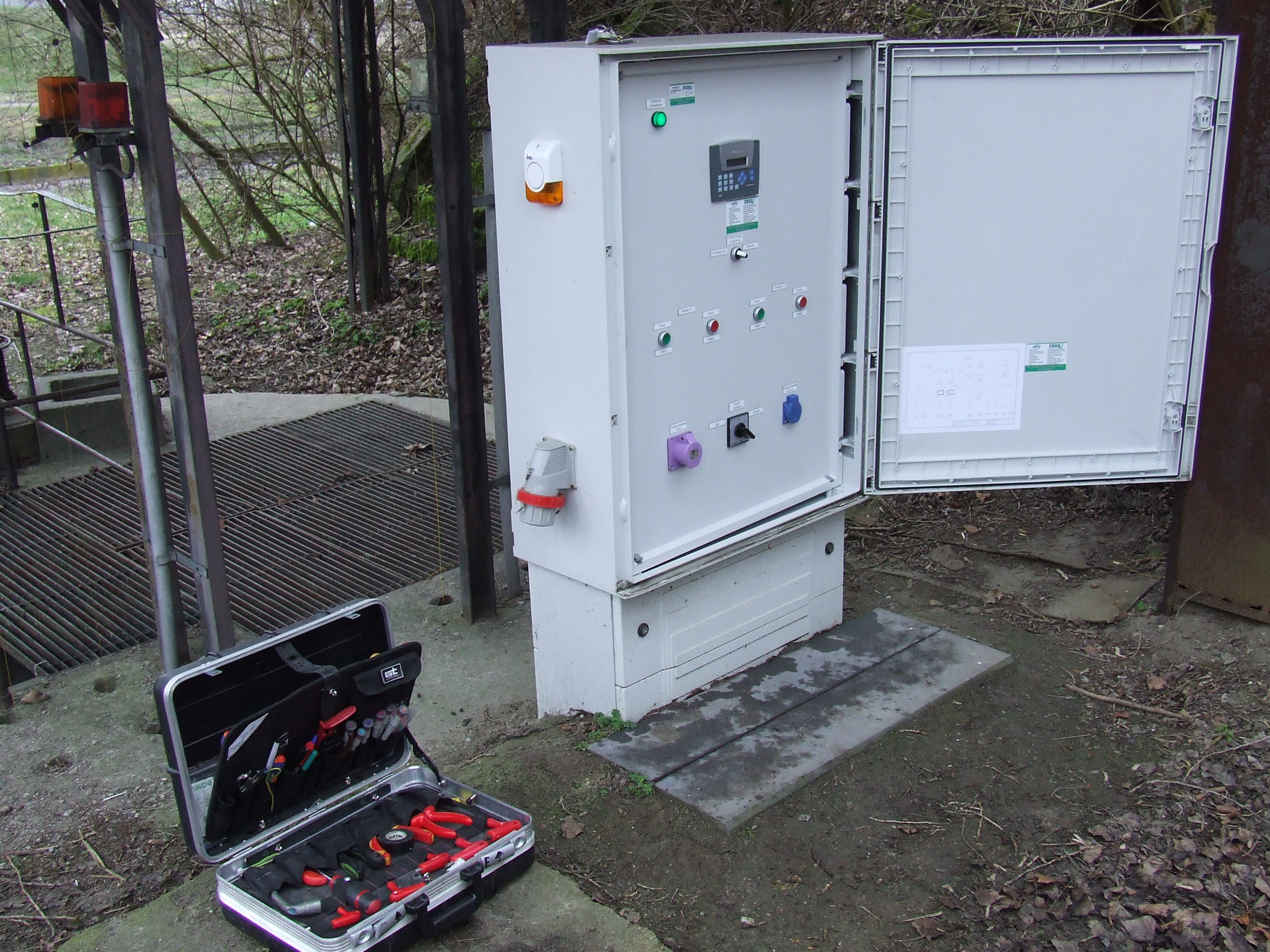

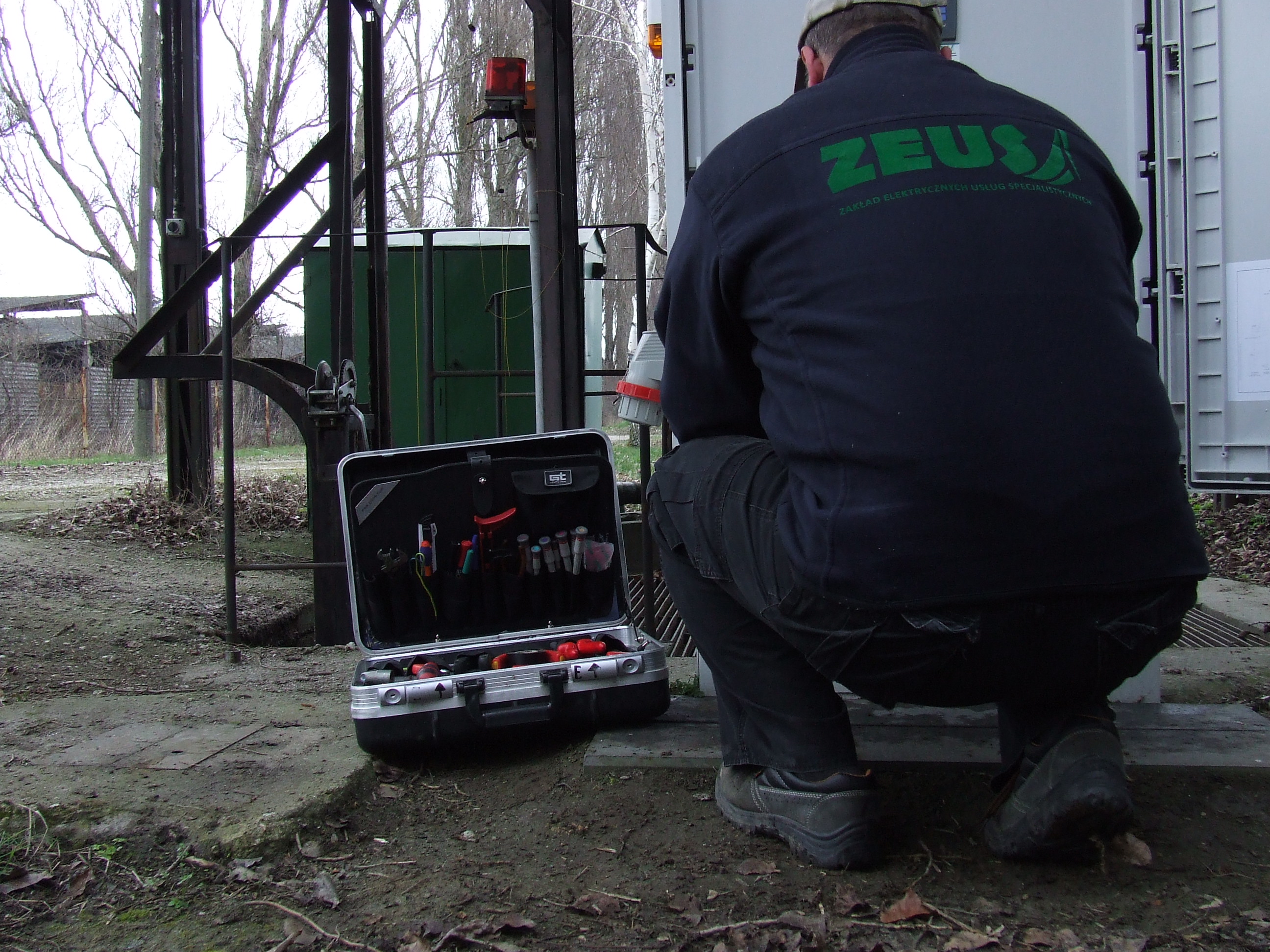

Przegląd rozdzielni zasilająco-sterującej pracą pompowni.
Rozdzielnica została wykonana na moje zamówienie w firmie podwykonawczej. Obudowa wykonana z utwardzanego tworzywa sztucznego z firmy UriArte. Tory prądowe na podstawie zapewniających miękki rozruch silników pomp o mocy 7,5 kW softstartów firmy Schneider, jednostką centralną jest sterownik firmy Unitronics Jazz , transmisję danych do stacji bazowej i na serwis www zapewnia modem Celbox U3 , sterowanie poziomem – so…nda hydrostatyczna Aplisens SG25S, zabezpieczenie awaryjnego załączania pomp – skrajne czujniki pływakowe SUCHOBIEG i PRZELEW, rozdzielnica posiada również złącze agregatu prądotwórczego a także wyposażenie dodatkowe jak : ogrzewanie i oświetlenie, gniazdko 230 V, gniazdko 24 V.

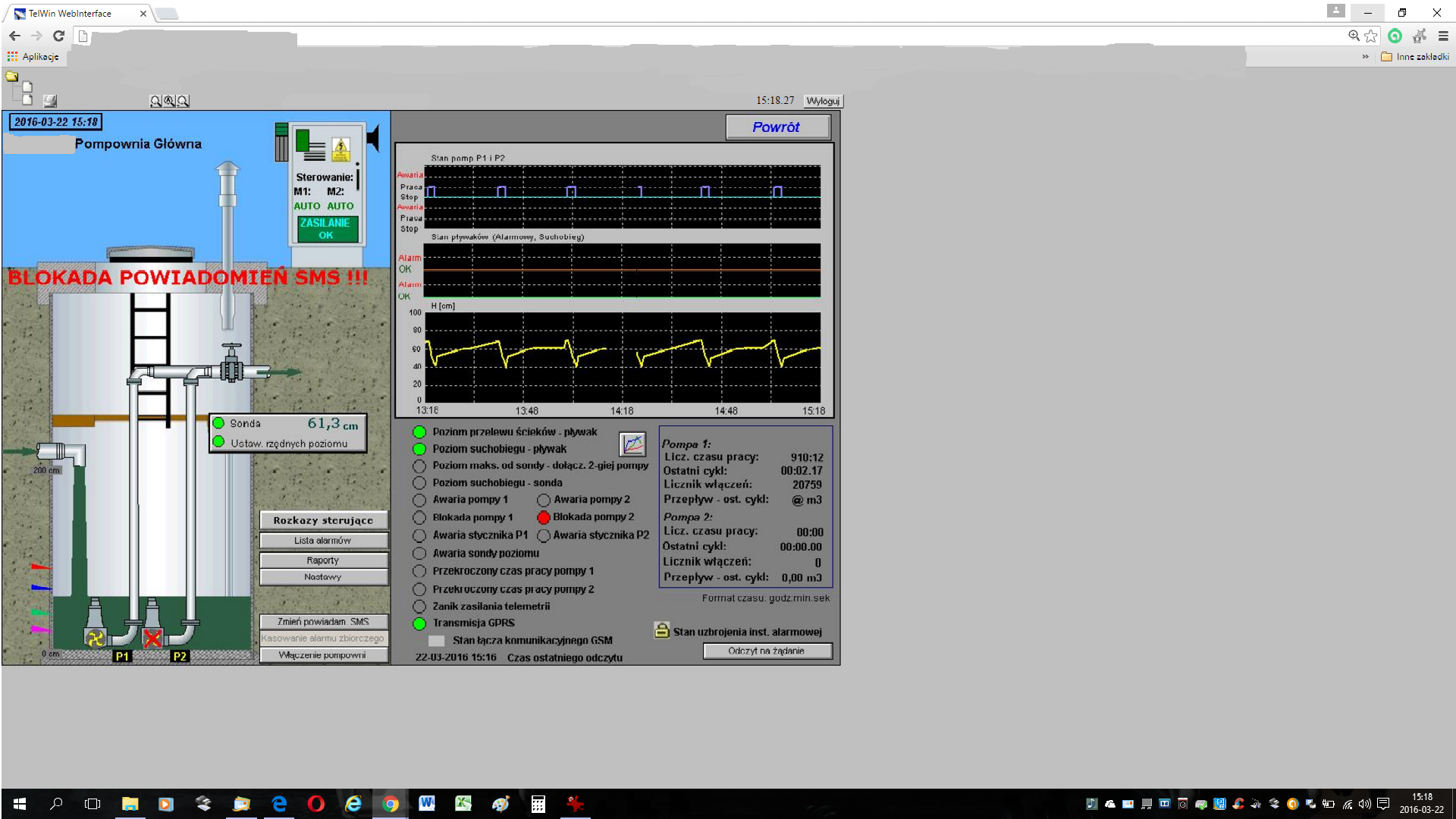

Rozdzielnica ta jest aktualnie najnowszym rozwiązaniem technicznym w zakresie nadzoru i pracy 2 pompowej przepompowni ścieków komunalnych. Zastosowany pomiar poziomu, zabezpieczenia silników pomp, gromadzenie i przetwarzanie danych czasu pracy, liczby załączeń, przepływu w raportach okresowych dziennych, miesięcznych, rocznych. Zdalny nadzór za pomocą serwisu www i komunikatów sms o stanie lub awariach pomp. Zastosowanie rezerwy zasilania buforowego sterownika i systemu telemetrycznego o pojemności 5 Ah zapewnia kontrolę i transmisje danych przez około dobę bez zasilania z sieci energetycznej.

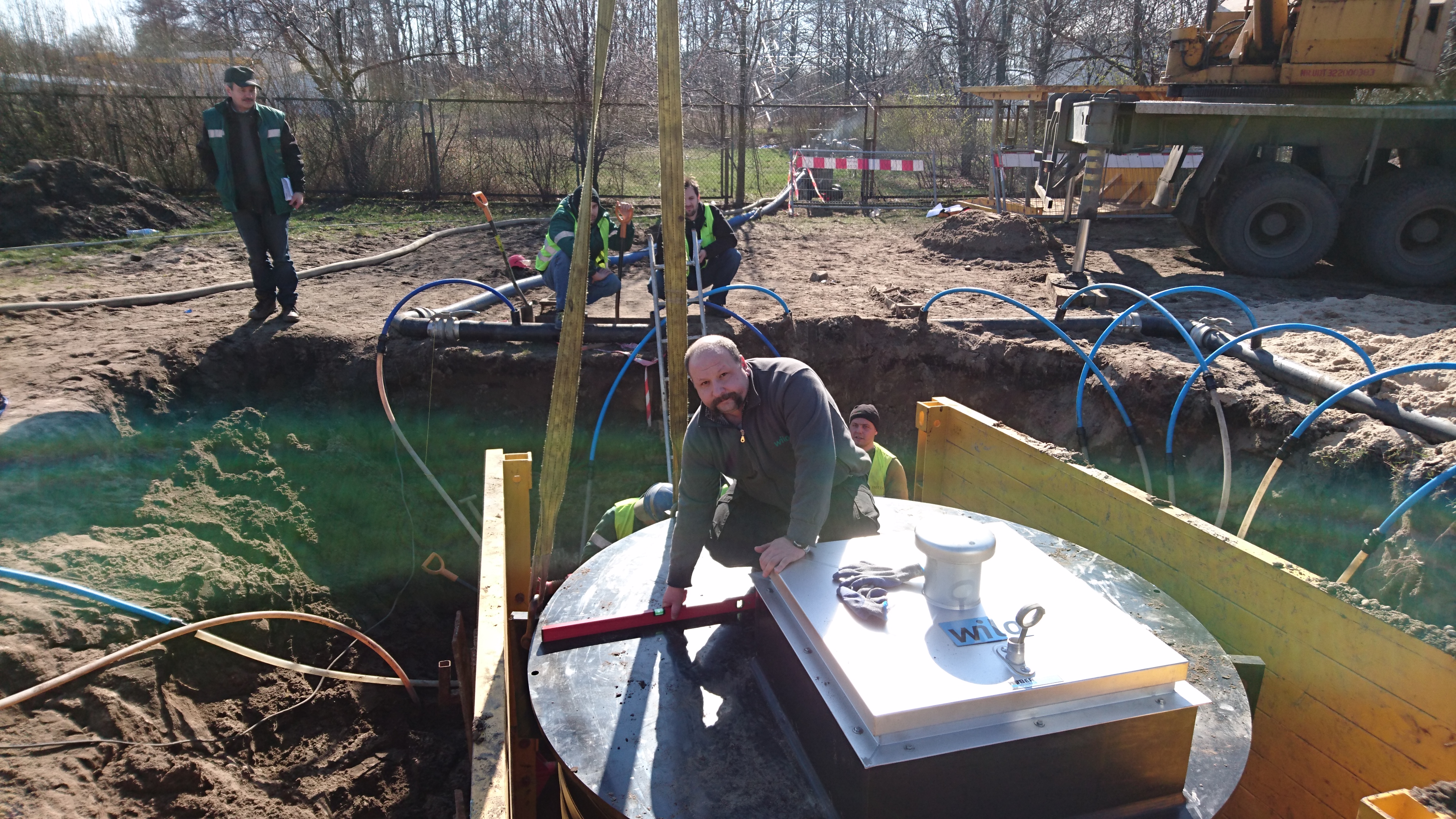

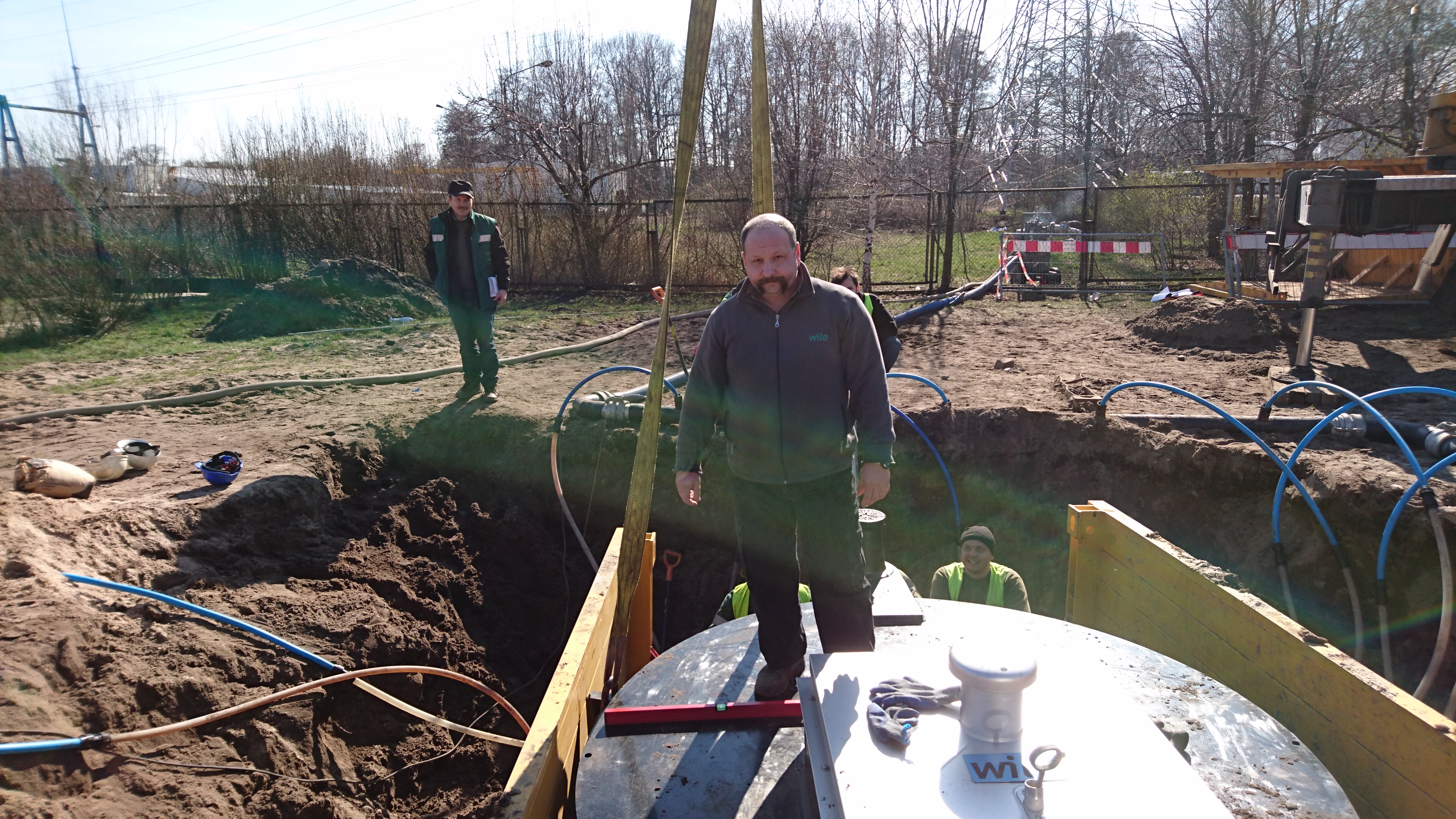

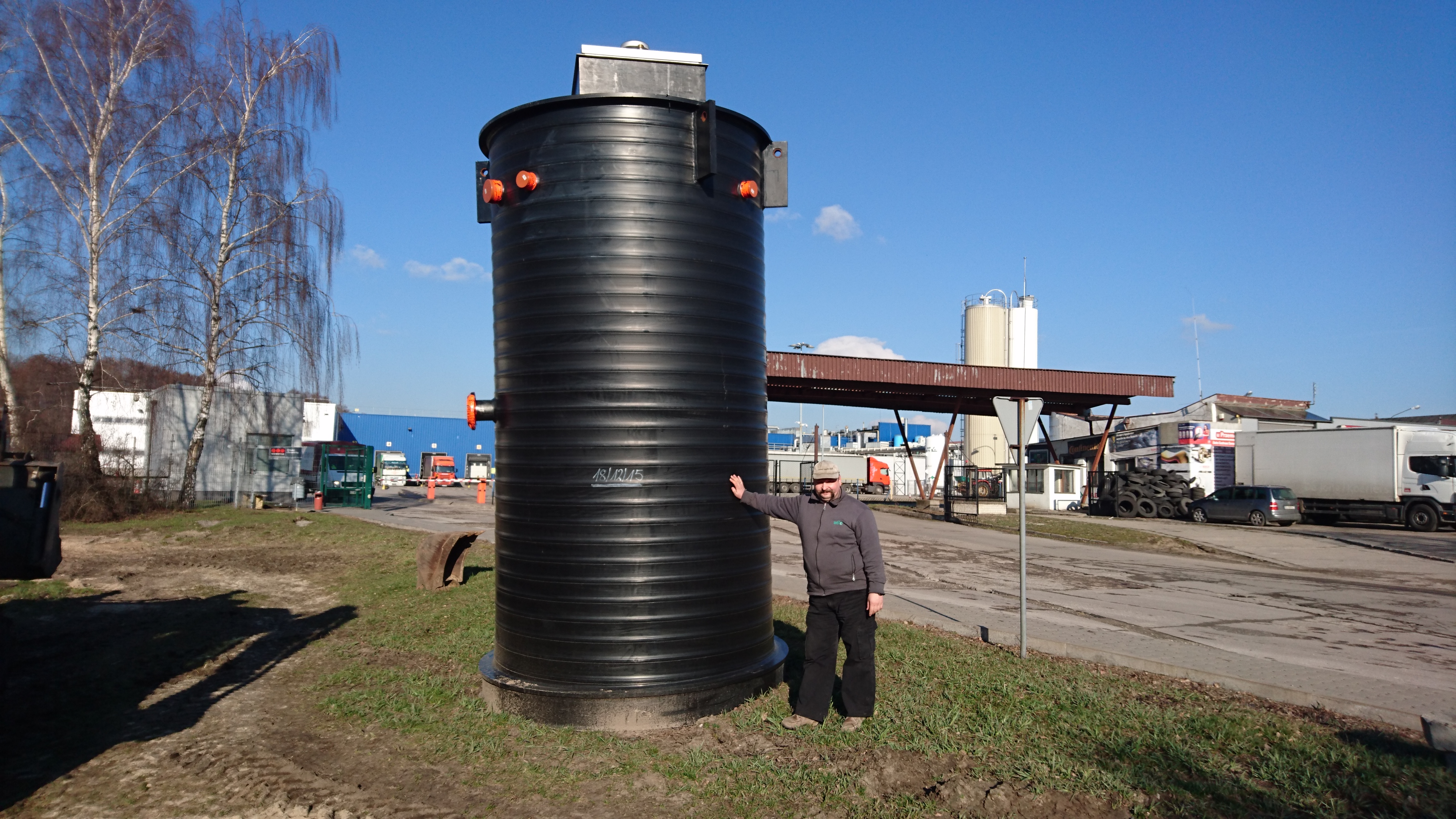

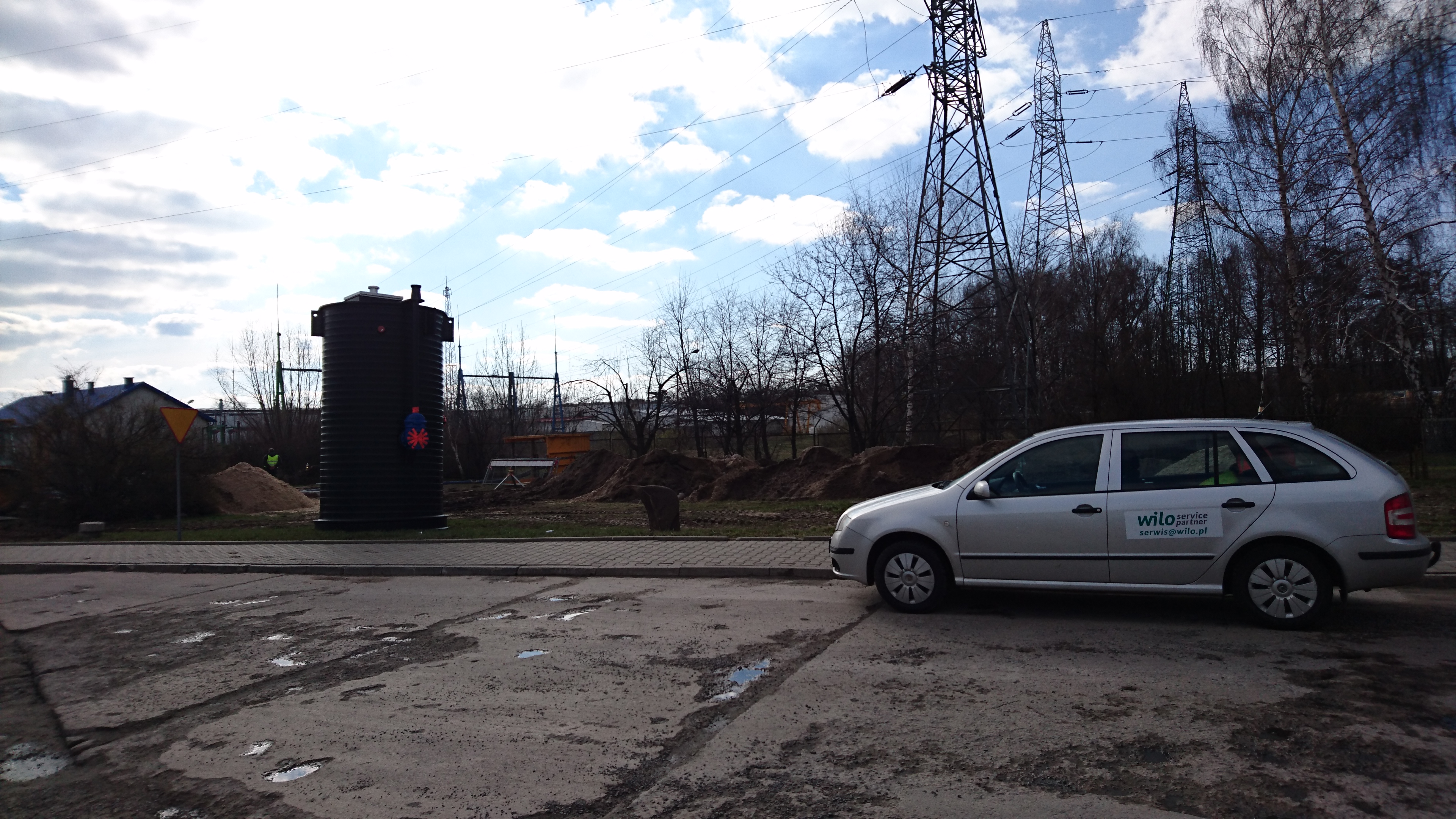

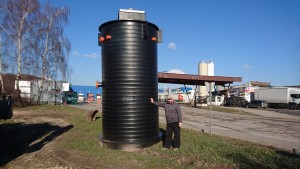

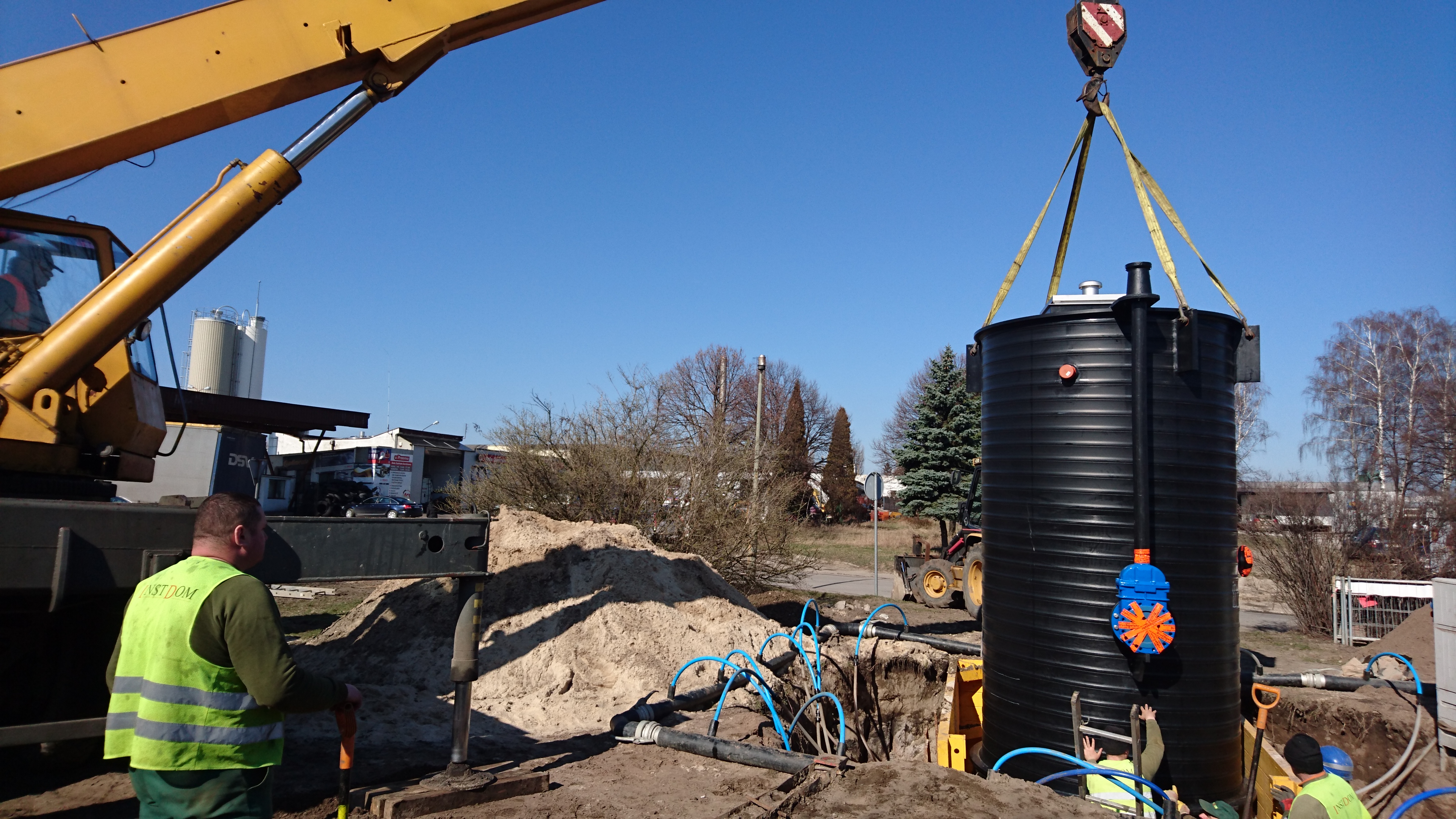

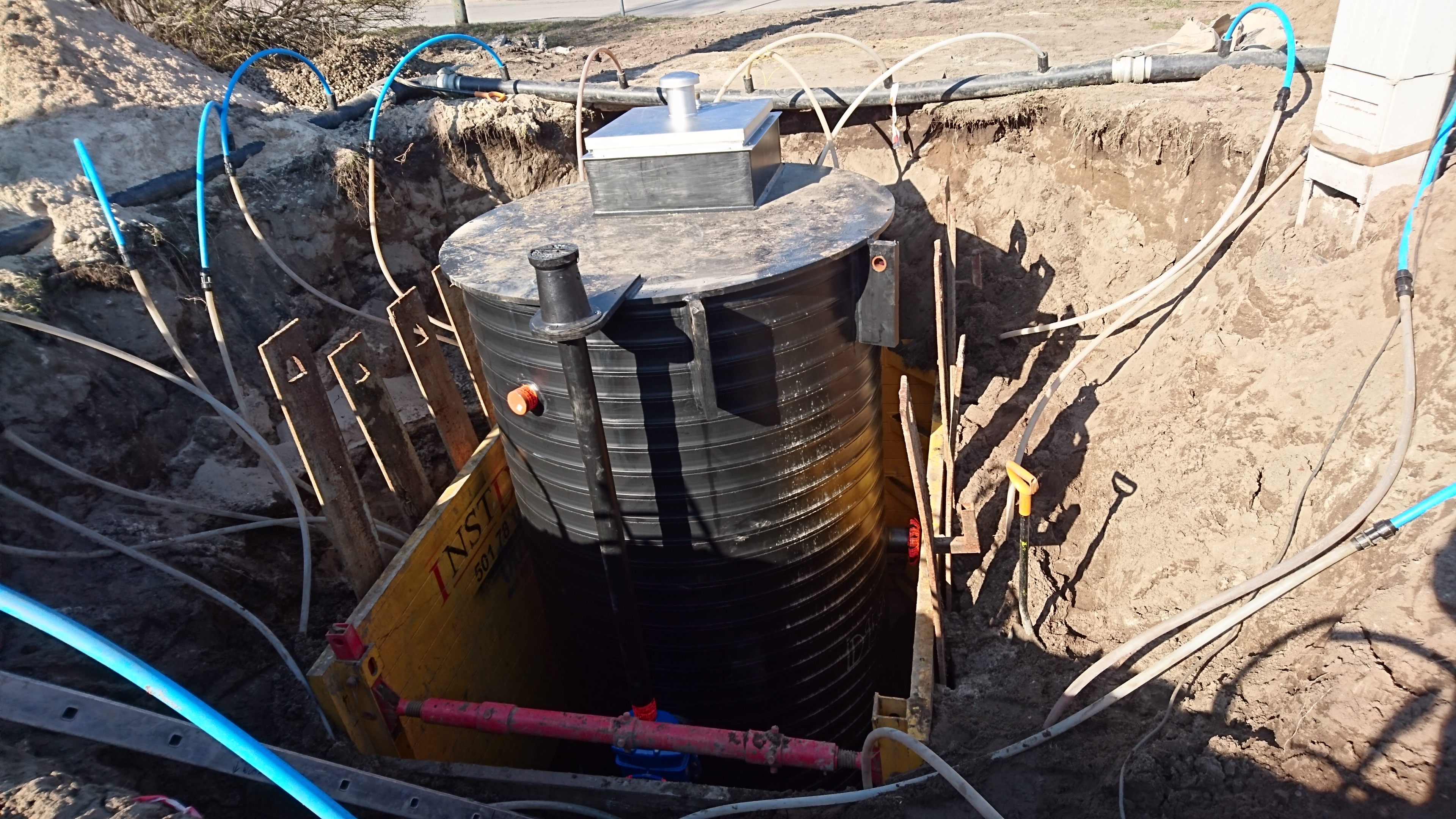

Nadzór nad wyładunkiem i montażem przemysłowej tłoczni ścieków EMUPORT FS2000 dla klienta z powiatu tomaszowskiego.

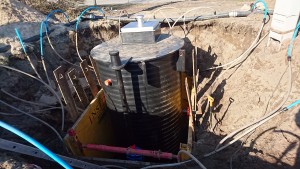

Wykonawca zadania jak również sieci kanalizacyjnej to firma Instaldom . Po dostawie na miejsce posadowienia (wcześniej wykopany i odwodniony za pomocą igłofiltrów – wykop z przygotowanym podłożem) tłocznia została wstawiona za pomocą dźwigu do wykopu. Następnie wykonawca zalał betonową płytę balastową. Po wyschnięciu balastu wykop zasypano odpowiednio przygotowanym materiałem. Firma Wilo zawsze dba aby jej produkty były montowane zgodnie z zaleceniami producenta i dobrą sztuką budowlaną co przekłada się później na większą niezawodność i jakość wyrobu po oddaniu do eksploatacji końcowemu użytkownikowi. Przedstawiciel serwisu Wilo ocenia czy tłocznia jest prawidłowo zamocowana do zawiesia dźwigu aby nie zerwały się uszy montażowe a także posadowienie tłoczni w wykopie – czy jest we właściwym położeniu, czy jest zachowany spadek do pompy ociekowej wnętrza itp. Dlatego zawsze przy montażu produktów grupy WILO jest jej przedstawiciel serwisu centralnego lub lokalny, odpowiednio przeszkolony partner serwisowy.

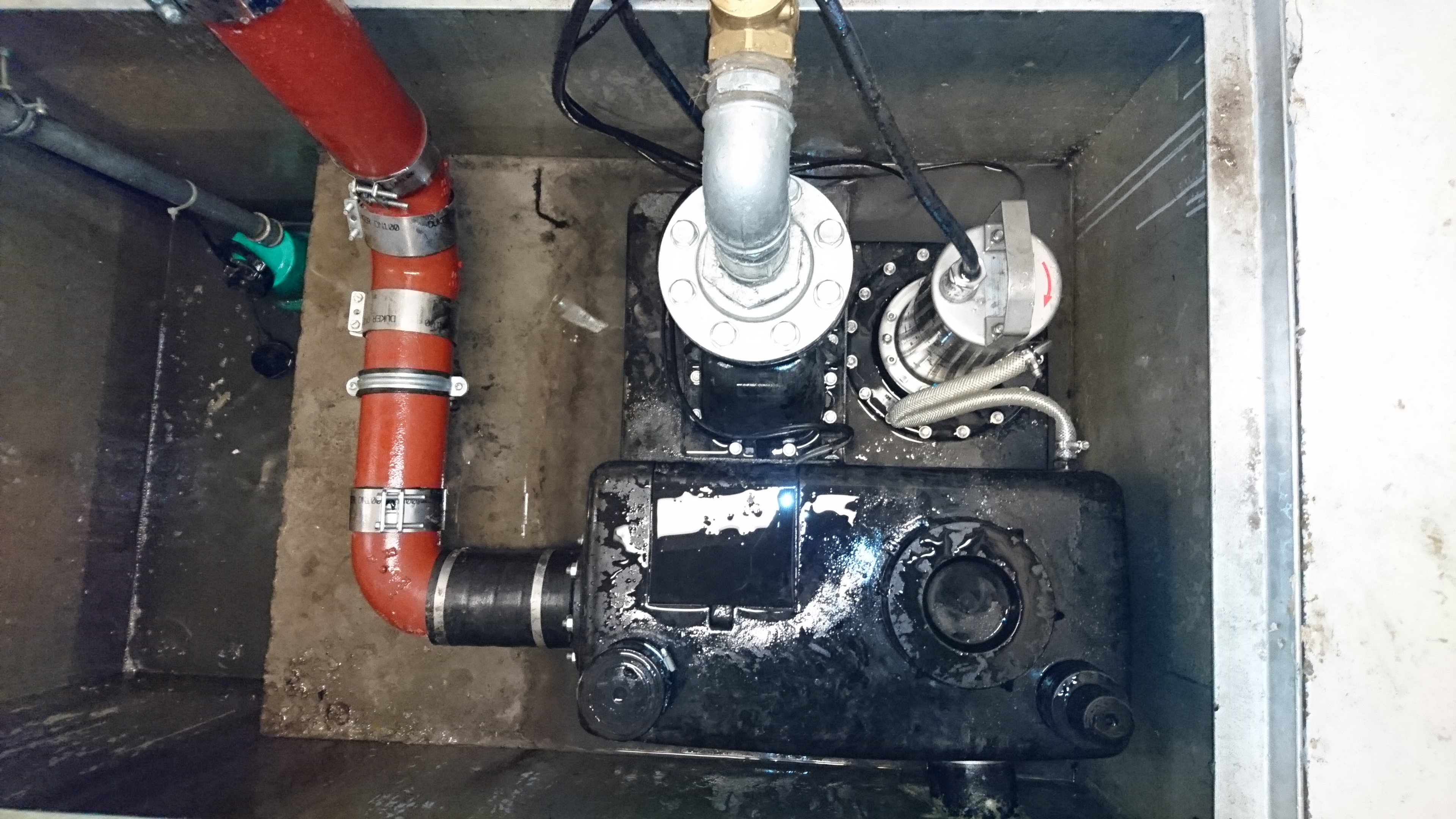

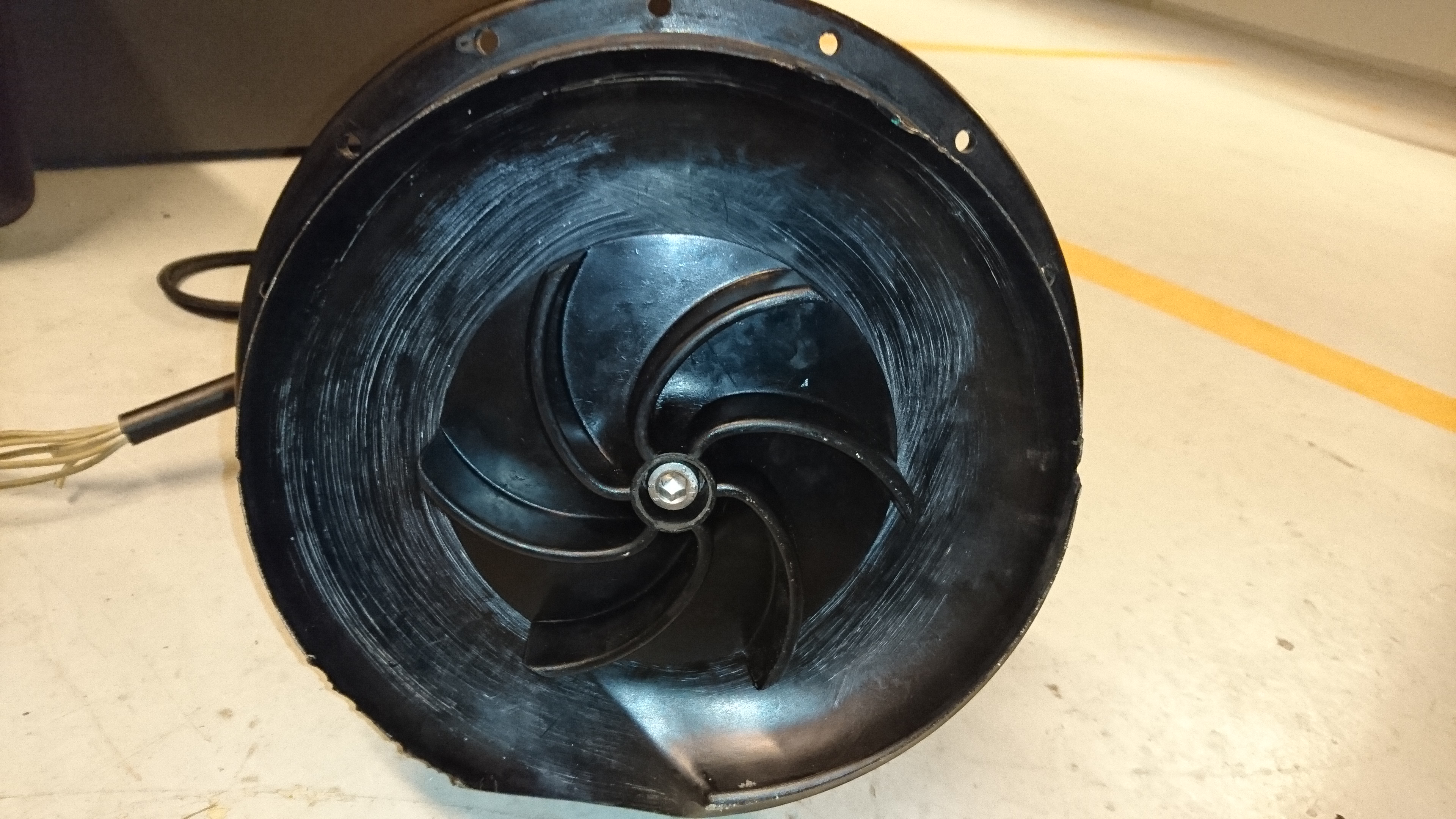

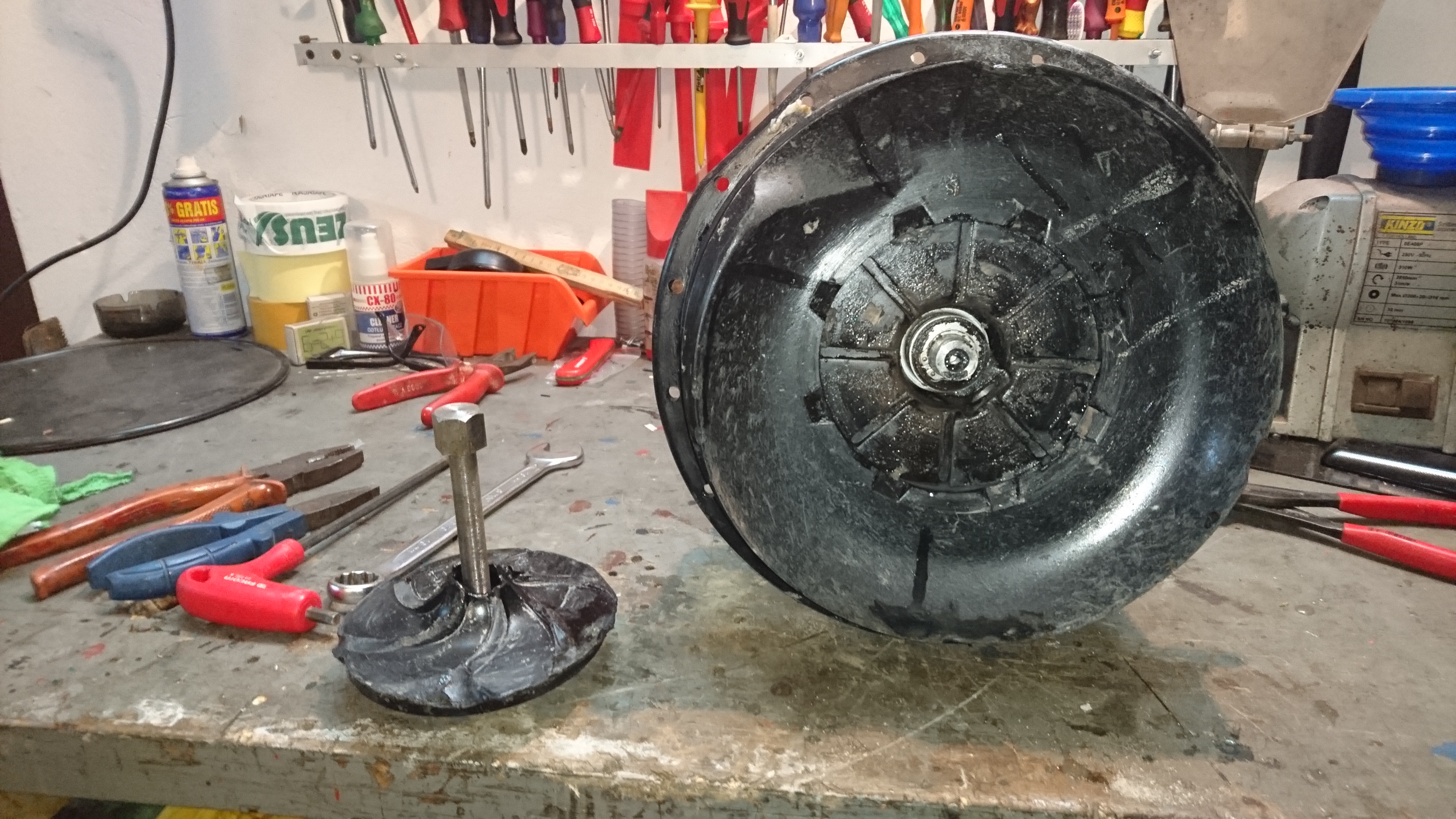

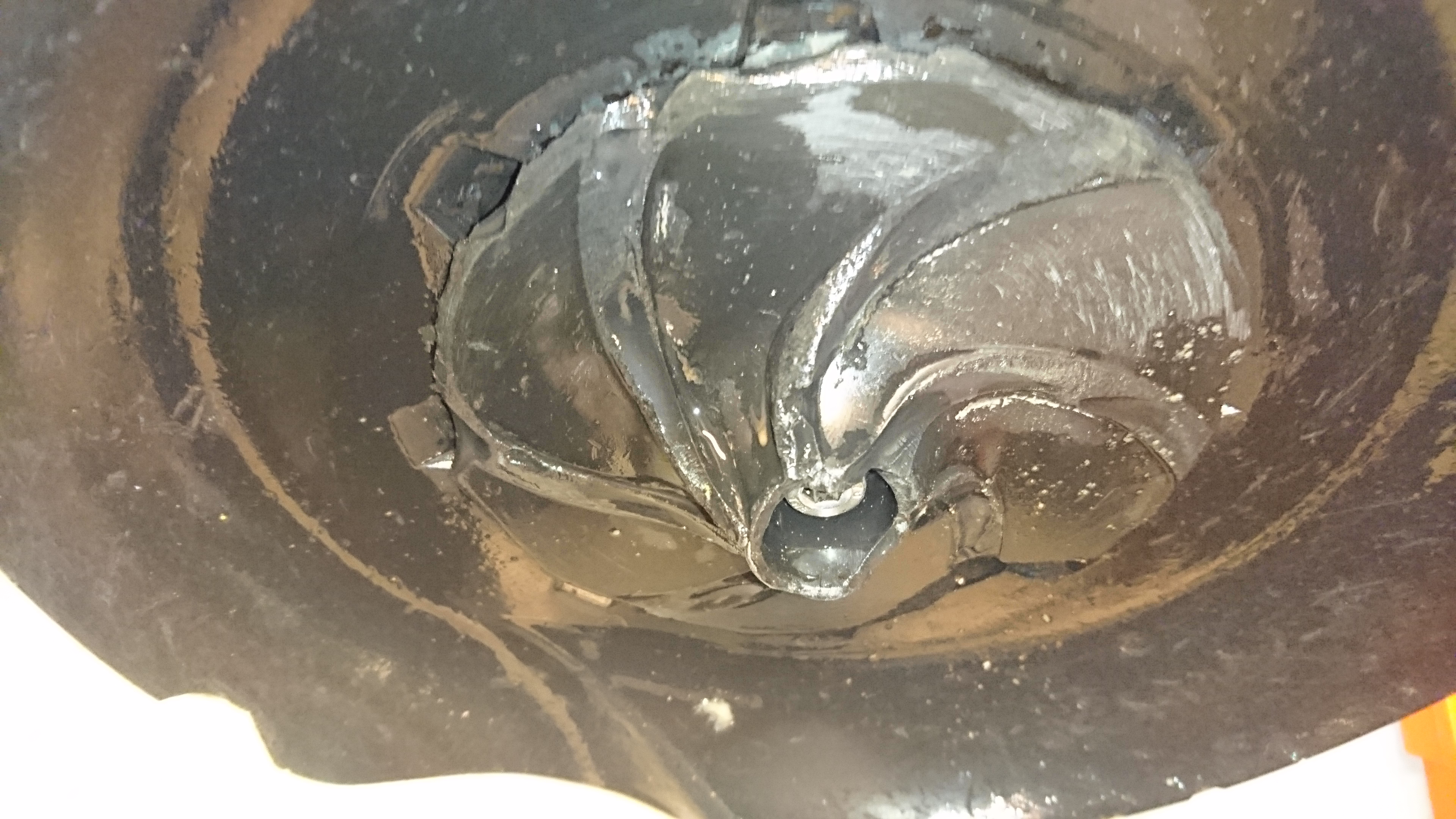

Naprawa pompowni hermetycznej typu RexaLift FIT L1-22/EAD1-2-T0035-540-P/MS w parku biznesowym w Warszawie. Wymiana uszkodzonego wirnika pompy BM Lift/5,3-2-3-400-50. Wirnik pompy wykonany z HDPE uległ zniszczeniu na skutek dostania się kilku kawałków gruzu (najprawdopodobniej jakiś klej od płytek odkleił się z rury doprowadzającej – wiadomo, po budowie). Nawet najlepsze urządzenie może zostać zniszczone jeśli po budowie a przed uruchomieniem kanalizacja wewnętrzna nie zostanie profesjonalnie wyczyszczona. Dlatego po budowie a jeszcze przed uruchomieniem urządzenia należy dokonać czyszczenia bo w sytuacji gdy tego nie wykonamy to awaria to tylko kwestia czasu.  Po naprawie pompownia osiąga znamionową wydajność.

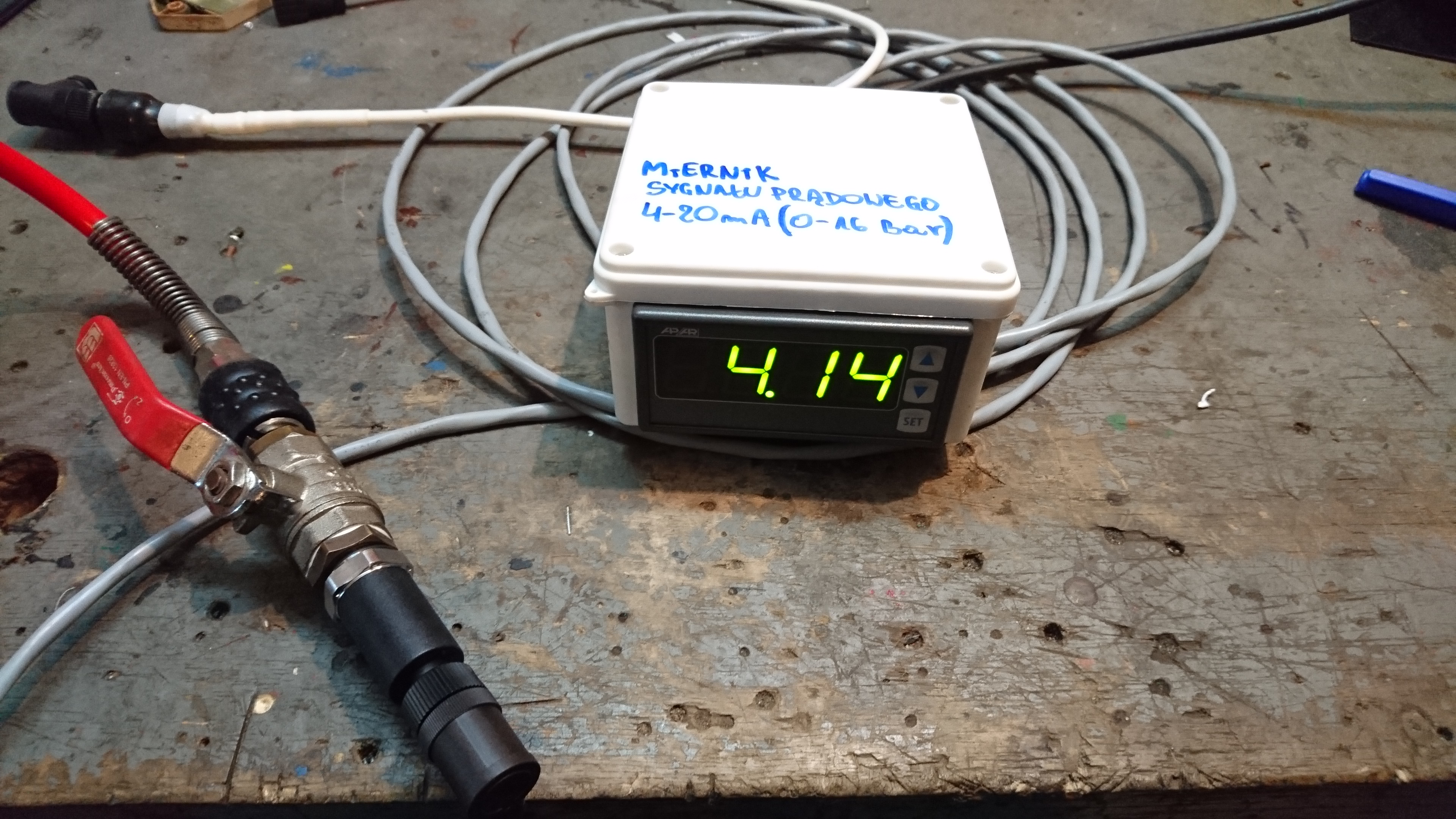

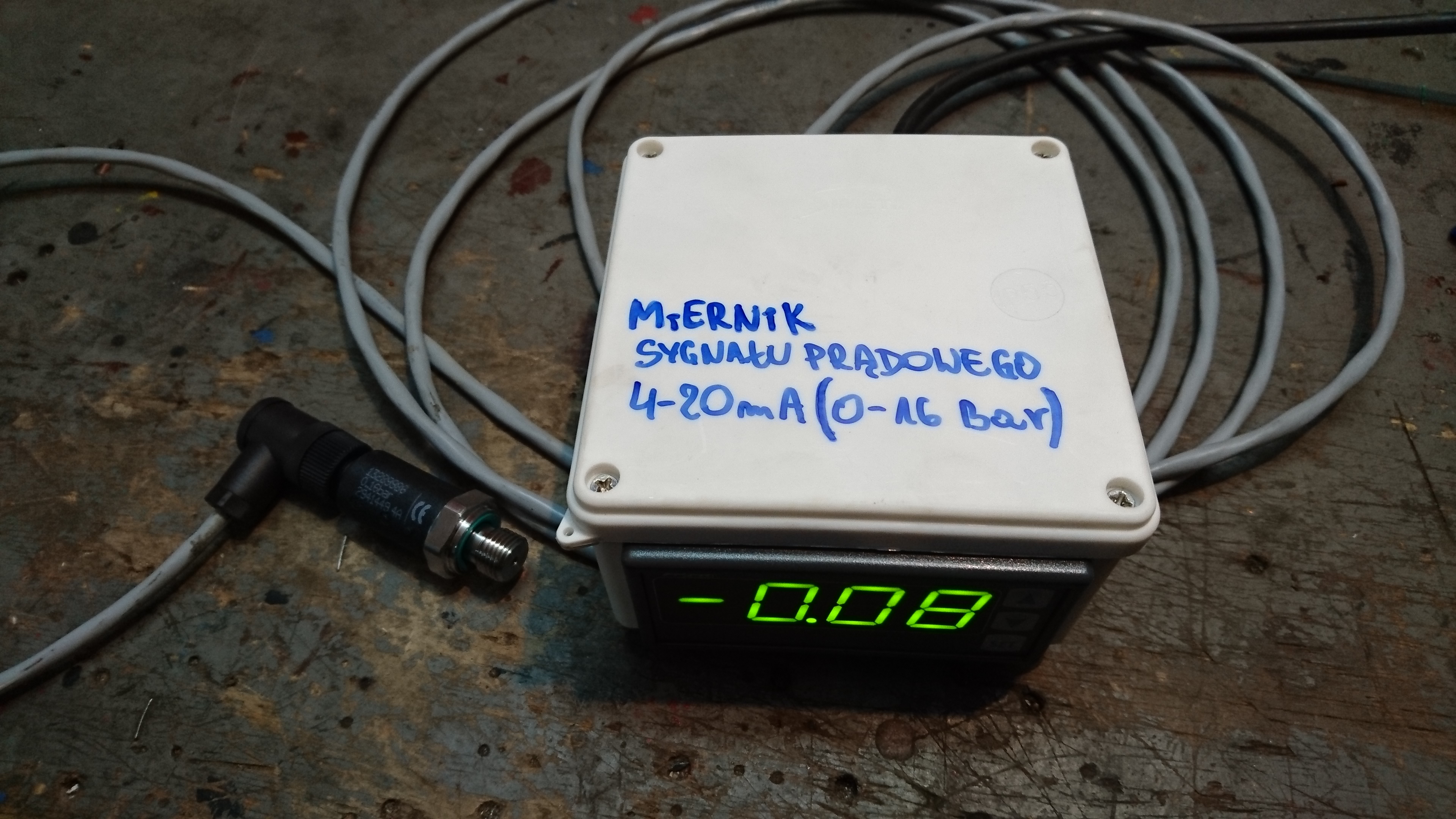

Miernik sygnału z pętli prądowej 4-20 mA do badania przetworników ciśnienia w układach gdzie wartość mierzona nie jest wskazywana na wysterowywanym takim przetwornikiem sterowników pomp, np. systemy typu  WILO AF, ER , Grundfos Hydro, LFP PWM lub w systemach gdzie wartość mierzona jest wskazywana ale nie ma dodatkowego manometru kontrolnego.
Miernik wykonałem w oparciu na uniwersalnym mierniku Apar 517, który znalazłem w warsztacie, zapakowałem do gustownej puszki i podłączyłem kabelki. Po konfiguracji nastaw (zmiana parametrów pozwala na szybkie dostosowanie do zakresu badanego przetwornika) – działa i będzie mi ułatwiał pracę w/w systemach.  Zasilanie 230 V ( z badanego systemu) , 3 kable z różnymi wtyczka do przetworników 4pin (okrągły,  duży i mały kwadrat).
